Характеристики
Подача, м3/ч
—
800
Напор, м
—
28
Допускаемый кавитационный запас, м, не более
—
5,3
Максимальная мощность насоса, кВт
—
90
Производитель
—
АО "ГМС Ливгидромаш"
Гарантия
—
12 месяцев
от 554 856 ₽
Нашли дешевле?
Выберите нужный вариант товара

Насос 1Д1250-63 (980 об/мин) без рамы, без двигателя
Комплектация:
без рамы, без двигателя
Взрывозащищенность:
N
Коррозионностойкость:
N
554 856 ₽/шт
Варианты цен
554 856 ₽/шт

Насос 1Д1250-63 (980 об/мин) на раме, без двигателя
Комплектация:
на раме, без двигателя
Взрывозащищенность:
N
Коррозионностойкость:
N
670 639 ₽/шт
Варианты цен
670 639 ₽/шт

Насос 1Д1250-63 (980 об/мин) агрегат на раме, с двигателем 110 кВт
Комплектация:
агрегат с двигателем
Взрывозащищенность:
N
Коррозионностойкость:
N
1 050 624 ₽/шт
Варианты цен
1 050 624 ₽/шт
Документы
rukovodstvo_D_1D
8,3 мб
Описание
Технические характеристики
Подача, м3/ч, (м3/с): 800(0,220) Напор, м: 28 Кавитационный запаса, м, не более: 5,3 Частота вращения, с-1 (об/мин): 16,3(980) Мощность насоса, max, кВт: 90 КПД насоса, % не менее: 85 Масса насоса, кг: 800Условное обозначение
УСЛОВНОЕ ОБОЗНАЧЕНИЕНапример: 1Д1250-63 т-А-Е-У 2 ТУ-2606-1510-88 , где :
- 1 - порядковый номер модификации насоса;
- Д - насос двустороннего входа;
- 1250 - подача, м3/ч (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
- 63 - напор, м (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
- т - тип уплотнения вала: т – одинарное торцовое уплотнение. По требованию потребителя возможна установка двойного торцового уплотнения типа «тандем» или одинарного со вспомогательным;
- А - исполнение по материалу проточной части (детали корпуса/рабочее колесо):А- углеродистая сталь (сталь 25Л);
- Е - индекс исполнения: Е - для насосов (агрегатов), предназначенных для эксплуатации во взрывоопасных - и пожароопасных производствах;
- У2 - климатическое исполнение и категория размещения.

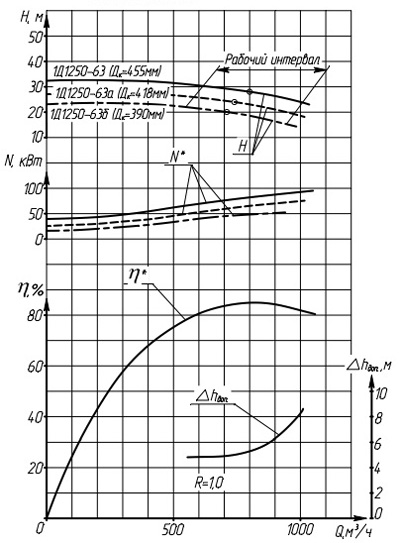

Характеристика насоса
Характеристика насоса серии 1Д1250-63.
Частота вращения 16,3 с-1 (n=980об/мин)
Жидкость-вода, плотность 1000 кг/м3
*-данные для насоса

Габаритные размеры

Габаритные размеры насосов серии 1Д1250-63.
Типоразмер насоса | Размеры, мм | |||||||||||||
L | L1 | l | l1 | l2 | l3 | l4 | l5 | B | B1 | H | H1 | H2 | H3 | |
1Д1250-63 | 1185 | 665 | 590 | 360 | 590 | 390 | 360 | 160 | 950 | 450 | 897 | 500 | 340 | 300 |
Типоразмер насоса | Размеры, мм | |||||||||||
A1 | A2 | A3 | h | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | |
1Д1250-63 | 530 | 530 | 300 | 64-0,31 | 485 | 445 | 415 | 350 | 390 | 350 | 320 | 250 |
Типоразмер насоса | Размеры, мм | Py, МПа(кгс/см2)вх/вых | ||||||
d | d1 | d2 | d3 | n | n1 | b | ||
1Д1250-63 |
22 | 22 | 28 | 60k6(+0,021, +0,002) | 12 | 12 | 18*(N9(-0,043)/h9(-0,043)) | 0,6(6)/1,0(10) |
Габаритные размеры и параметры агрегатов

Габаритные размеры и параметры агрегатов 1Д1250-63.
Типоразмер насоса | Размеры, мм | n | Двигатель | Масса агрегата, кг | |||||||||||||
L | L1 | l | l1 | l2 | l3 | B | B1 | A | H | h | Типоразмер | Мощность, кВт | Напряжение, В | Масса, кг | |||
1Д1250-63 | 2532 | 1970 | 310 | - | 620 | 1265 | 950 | 600 | 540 | 1175 | 725 | 6 | 5АМ315-S6 УЗ, Т2 | 110 | 380/660 | 960 | 2045 |
2545 | 1840 | 310 | - | 620 | 1265 | 950 | 600 | 540 | 1080 | 725 | 6 | А315-S6 УЗ, Т2 | 110 | 380/660 | 750 | 1795 | |
2080 | 1890 | 310 | - | 600 | 1200 | 950 | 600 | 540 | 1195 | 730 | 6 | 5АН280-В6 УЗ, Т3 | 110 | 380/660 | 732 | 1742 |
