Характеристики
Подача, м3/ч
—
240
Напор, м
—
110
Допускаемый кавитационный запас, м, не более
—
6
Максимальная мощность насоса, кВт
—
105
Производитель
—
АО "ГМС Ливгидромаш"
Гарантия
—
12 месяцев
от 291 570 ₽
Нашли дешевле?
Выберите нужный вариант товара

Насос 1Д250-125а без рамы, без двигателя
Комплектация:
без рамы, без двигателя
Взрывозащищенность:
N
Коррозионностойкость:
N
291 570 ₽/шт
Варианты цен
291 570 ₽/шт

Насос 1Д250-125а на раме, без двигателя
Комплектация:
на раме, без двигателя
Взрывозащищенность:
N
Коррозионностойкость:
N
342 030 ₽/шт
Варианты цен
342 030 ₽/шт

Насос 1Д250-125а агрегат на раме, с двигателем 132/3000
Комплектация:
агрегат с двигателем
Взрывозащищенность:
N
Коррозионностойкость:
N
760 264 ₽/шт
Варианты цен
760 264 ₽/шт
Документы
rukovodstvo_D_1D
8,3 мб
Описание
Технические характеристики
Подача, м3/ч, (м3/с): 240(0,067) Напор, м: 110 Кавитационный запаса, м, не более: 6 Частота вращения, с-1 (об/мин): 48,3(2900) Мощность насоса, max, кВт: 105 КПД насоса, % не менее: 73 Масса насоса, кг: 165Условное обозначение
УСЛОВНОЕ ОБОЗНАЧЕНИЕНапример: 1Д250-125 а-т-А-Е-У 2 ТУ-2606-1510-88 , где :
- 1 - порядковый номер модификации насоса;
- Д - насос двустороннего входа;
- 250 - подача, м3/ч (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
- 125 - напор, м (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
- а - индекс обточки рабочего колеса: а - уменьшенные диаметры рабочего колеса;
- т - тип уплотнения вала: т – одинарное торцовое уплотнение. По требованию потребителя возможна установка двойного торцового уплотнения типа «тандем» или одинарного со вспомогательным;
- А - исполнение по материалу проточной части (детали корпуса/рабочее колесо):А- углеродистая сталь (сталь 25Л);
- Е - индекс исполнения: Е - для насосов (агрегатов), предназначенных для эксплуатации во взрывоопасных - и пожароопасных производствах;
- У2 - климатическое исполнение и категория размещения.

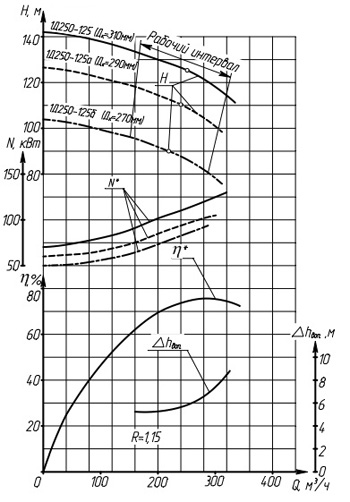

Характеристика насоса
Характеристика насоса серии 1Д250-125.
Частота вращения 48,3 с-1 (n=2900об/мин)
Жидкость-вода, плотность 1000 кг/м3
*-данные для насоса

Габаритные размеры

Габаритные размеры насосов серии 1Д250-125а.
Типоразмер насоса | Размеры, мм | |||||||||||||
L | L1 | l | l1 | l2 | l3 | l4 | l5 | B | B1 | H | H1 | H2 | H3 | |
1Д250-125а |
766 | 420 | 355 | 165 | 370 | 220 | 250 | 100 | 550 | 250 | 515 | 260 | 190 | 170 |
Типоразмер насоса | Размеры, мм | |||||||||||
A1 | A2 | A3 | h | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | |
1Д250-125а |
270 | 320 | 200 | 39-0,29 | 260 | 225 | 202 | 150 | 215 | 180 | 158 | 100 |
Типоразмер насоса | Размеры, мм | Py, МПа(кгс/см2)вх/вых | ||||||
d | d1 | d2 | d3 | n | n1 | b | ||
1Д250-125а |
18 | 18 | 24 | 36js6(±0,008) | 8 | 8 | 10*(N9(-0,036)/h9(-0,036)) | 0,6(6)/1,6(6) |
Габаритные размеры и параметры агрегатов

Габаритные размеры и параметры агрегатов 1Д250-125а.
Типоразмер насоса | Размеры, мм | n | Двигатель | Масса агрегата, кг | |||||||||||||
L | L1 | l | l1 | l2 | l3 | B | B1 | A | H | h | Типоразмер | Мощность, кВт | Напряжение, В | Масса, кг | |||
1Д250-125а | 1852 | 1490 | 190 | - | - | 990 | 620 | 520 | 450 | 880 | 500 | 4 | 5АМ280М2 УЗ, Т2 | 132 | 380 | 770 | 1080 |
1822 | 1490 | 190 | - | - | 990 | 550 | 520 | 450 | 845 | 500 | 4 | А280М2 УЗ, Т2 | 132 | 220/380 | 620 | 943 |
