Описание
Насосы 1Д315-50 – это центробежные устройства с двухсторонним входом. В размерный ряд входит 3 типоразмера насосов с разной мощностью, а именно, 36, 46, 62 кВт. КПД данных агрегатов становит 77-82%.
Подача насосов измеряется в м3/час и составляет от 220-315. А показатель напора характерный для этих агрегатов - 36, 42, 50 метров.
Насосы 1Д315-50 имеют некоторые одинаковые параметры. А именно, это кавитационный запас, он не должен превышать 6,5 м. Также следует отметить, частоту вращений вала в насосах, у всех моделей этот параметр достигает 2900 оборотов в минуту.
Технические характеристики
Подача, м3/ч, (м3/с): 315(0,087) Напор, м: 50 Кавитационный запаса, м, не более: 6,5 Частота вращения, с-1 (об/мин): 48,3(2900) Мощность насоса, max, кВт: 62 КПД насоса, % не менее: 82 Масса насоса, кг: 190Условное обозначение
УСЛОВНОЕ ОБОЗНАЧЕНИЕНапример: 1Д315-125 т-А-Е-У 2 ТУ-2606-1510-88 , где :
- 1 - порядковый номер модификации насоса;
- Д - насос двустороннего входа;
- 315 - подача, м3/ч (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
- 125 - напор, м (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
- т - тип уплотнения вала: т – одинарное торцовое уплотнение. По требованию потребителя возможна установка двойного торцового уплотнения типа «тандем» или одинарного со вспомогательным;
- А - исполнение по материалу проточной части (детали корпуса/рабочее колесо):А- углеродистая сталь (сталь 25Л);
- Е - индекс исполнения: Е - для насосов (агрегатов), предназначенных для эксплуатации во взрывоопасных - и пожароопасных производствах;
- У2 - климатическое исполнение и категория размещения.
Характеристика насоса

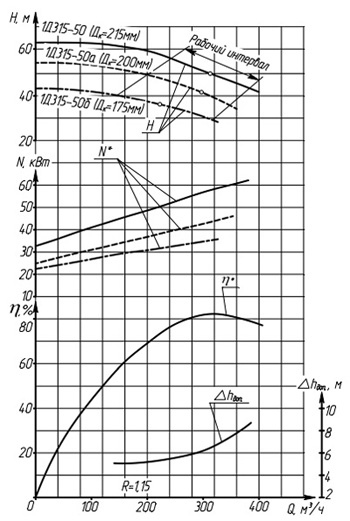

Характеристика насоса серии 1Д315-50.
Частота вращения 48,3 с-1 (n=2900об/мин)
Жидкость-вода, плотность 1000 кг/м3
*-данные для насоса
Габаритные размеры
Габаритные размеры насосов серии 1Д315-50.
| Типоразмер насоса | Размеры, мм | |||||||||||||
| L | L1 | l | l1 | l2 | l3 | l4 | l5 | B | B1 | H | H1 | H2 | H3 | |
|
1Д315-50 |
766 | 420 | 355 | 165 | 370 | 220 | 250 | 100 | 600 | 300 | 520 | 290 | 170 | 170 |
| Типоразмер насоса | Размеры, мм | |||||||||||
| A1 | A2 | A3 | h | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | |
|
1Д315-50 |
270 | 320 | 200 | 39-0,29 | 315 | 280 | 258 | 200 | 280 | 240 | 212 | 150 |
| Типоразмер насоса | Размеры, мм | Py, МПа(кгс/см2)вх/вых | ||||||
| d | d1 | d2 | d3 | n | n1 | b | ||
|
1Д315-50 |
18 | 22 | 24 | 36js6(±0,008) | 8 | 8 | 10*(N9(-0,036)/h9(-0,036)) | 0,6(6)/1,6(6) |
Габаритные размеры и параметры агрегатов
Габаритные размеры и параметры агрегатов 1Д315-50.
| Типоразмер насоса | Размеры, мм | n | Двигатель | Масса агрегата, кг | |||||||||||||
| L | L1 | l | l1 | l2 | l3 | B | B1 | A | H | h | Типоразмер | Мощность, кВт | Напряжение, В | Масса, кг | |||
| 1Д315-50 | 1707 | 1325 | 190 | - | - | 890 | 600 | 470 | 400 | 890 | 510 | 4 | 5АМ250S2 УЗ, Т2 | 75 | 380 | 475 | 788 |
| 1702 | 1325 | 190 | - | - | 890 | 600 | 470 | 400 | 895 | 510 | 4 | А250S2 УЗ, Т2 | 75 | 220/380 | 450 | 750 | |
| 1522 | 1265 | 190 | - | - | 820 | 600 | 360 | 300 | 790 | 500 | 4 | 5АН200L2 УЗ, Т2 | 75 | 380 | 280 | 580 | |
