Характеристики
Подача, м3/ч
—
150
Напор, м
—
17
Допускаемый кавитационный запас, м, не более
—
6,3
Максимальная мощность насоса, кВт
—
14
Производитель
—
АО "ГМС Ливгидромаш"
Гарантия
—
12 месяцев
от 156 081 ₽
Нашли дешевле?
Выберите нужный вариант товара
Насос 1Д315-71а (1450 об/мин) без рамы, без двигателя
Комплектация:
без рамы, без двигателя
Взрывозащищенность:
N
Коррозионностойкость:
N
156 081 ₽/шт
Варианты цен
156 081 ₽/шт
Насос 1Д315-71а (1450 об/мин) на раме, без двигателя
Комплектация:
на раме, без двигателя
Взрывозащищенность:
N
Коррозионностойкость:
N
195 750 ₽/шт
Варианты цен
195 750 ₽/шт
Насос 1Д315-71а (1450 об/мин) агрегат на раме, с двигателем 15/1500
Комплектация:
агрегат с двигателем
Взрывозащищенность:
N
Коррозионностойкость:
N
238 656 ₽/шт
Варианты цен
238 656 ₽/шт
Документы
rukovodstvo_D_1D
8,3 мб
Описание
Технические характеристики
Подача, м3/ч, (м3/с): 150(0,042) Напор, м: 17 Кавитационный запаса, м, не более: 6,3 Частота вращения, с-1 (об/мин): 24,2(1450) Мощность насоса, max, кВт: 14 КПД насоса, % не менее: 77 Масса насоса, кг: 190Условное обозначение
УСЛОВНОЕ ОБОЗНАЧЕНИЕНапример: 1Д315-71 а-т-А-Е-У 2 ТУ-2606-1510-88 , где :
- 1 - порядковый номер модификации насоса;
- Д - насос двустороннего входа;
- 315 - подача, м3/ч (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
- 71 - напор, м (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
- а - индекс обточки рабочего колеса: а - уменьшенные диаметры рабочего колеса;
- т - тип уплотнения вала: т – одинарное торцовое уплотнение. По требованию потребителя возможна установка двойного торцового уплотнения типа «тандем» или одинарного со вспомогательным;
- А - исполнение по материалу проточной части (детали корпуса/рабочее колесо):А- углеродистая сталь (сталь 25Л);
- Е - индекс исполнения: Е - для насосов (агрегатов), предназначенных для эксплуатации во взрывоопасных - и пожароопасных производствах;
- У2 - климатическое исполнение и категория размещения.
Характеристика насоса

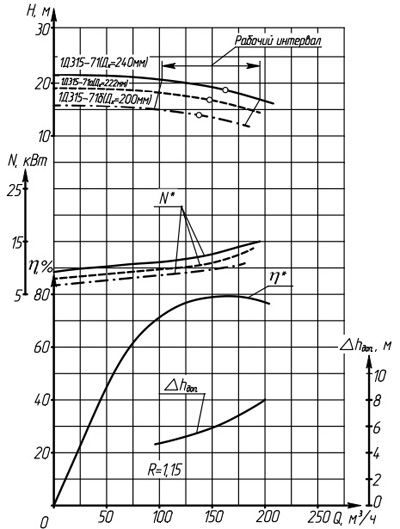

Характеристика насоса серии 1Д315-71.
Частота вращения 24,2 с-1 (n=1450об/мин)
Жидкость-вода, плотность 1000 кг/м3
*-данные для насоса
Габаритные размеры
Габаритные размеры насосов серии 1Д315-71а.
| Типоразмер насоса | Размеры, мм | |||||||||||||
| L | L1 | l | l1 | l2 | l3 | l4 | l5 | B | B1 | H | H1 | H2 | H3 | |
|
1Д315-71а |
766 | 420 | 355 | 165 | 370 | 220 | 250 | 100 | 600 | 300 | 520 | 290 | 170 | 170 |
| Типоразмер насоса | Размеры, мм | |||||||||||
| A1 | A2 | A3 | h | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | |
|
1Д315-71а |
270 | 320 | 200 | 39-0,29 | 315 | 280 | 258 | 200 | 280 | 240 | 212 | 150 |
| Типоразмер насоса | Размеры, мм | Py, МПа(кгс/см2)вх/вых | ||||||
| d | d1 | d2 | d3 | n | n1 | b | ||
|
1Д315-71а |
18 | 22 | 24 | 36js6(±0,008) | 8 | 8 | 10*(N9(-0,036)/h9(-0,036)) | 0,6(6)/1,6(6) |
