Характеристики
Подача, м3/ч
—
470
Напор, м
—
30
Допускаемый кавитационный запас, м, не более
—
5
Максимальная мощность насоса, кВт
—
64
Производитель
—
АО "ГМС Ливгидромаш"
Гарантия
—
12 месяцев
от 441 575 ₽
Нашли дешевле?
Выберите нужный вариант товара

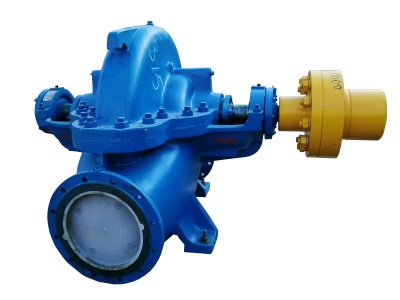

Насос 1Д630-90а (980 об/мин) без рамы, без двигателя
Комплектация:
без рамы, без двигателя
Взрывозащищенность:
N
Коррозионностойкость:
N
441 575 ₽/шт
Варианты цен
441 575 ₽/шт

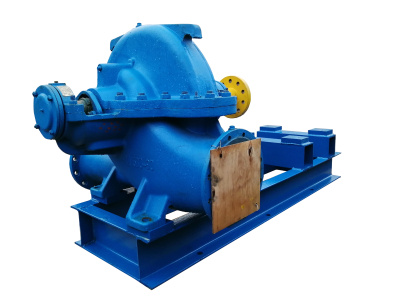

Насос 1Д630-90а (980 об/мин) на раме, без двигателя
Комплектация:
на раме, без двигателя
Взрывозащищенность:
N
Коррозионностойкость:
N
522 741 ₽/шт
Варианты цен
522 741 ₽/шт

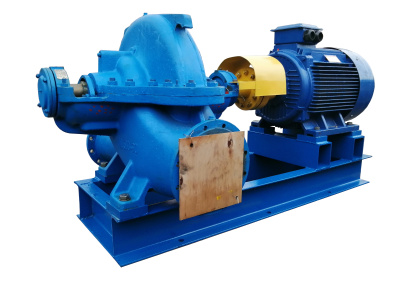

Насос 1Д630-90а (980 об/мин) агрегат на раме, с двигателем 75/1000
Комплектация:
агрегат с двигателем
Взрывозащищенность:
N
Коррозионностойкость:
N
722 457 ₽/шт
Варианты цен
722 457 ₽/шт
Документы
rukovodstvo_D_1D
8,3 мб
Описание
Технические характеристики
Подача, м3/ч, (м3/с): 470(0,131) Напор, м: 30 Кавитационный запаса, м, не более: 5 Частота вращения, с-1 (об/мин): 16,3(980) Мощность насоса, max, кВт: 64 КПД насоса, % не менее: 77 Масса насоса, кг: 524Условное обозначение
УСЛОВНОЕ ОБОЗНАЧЕНИЕНапример: 1Д630-90 а-т-А-Е-У 2 ТУ-2606-1510-88 , где :
- 1 - порядковый номер модификации насоса;
- Д - насос двустороннего входа;
- 630 - подача, м3/ч (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
- 90 - напор, м (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
- а - индекс обточки рабочего колеса: а - уменьшенные диаметры рабочего колеса;
- т - тип уплотнения вала: т – одинарное торцовое уплотнение. По требованию потребителя возможна установка двойного торцового уплотнения типа «тандем» или одинарного со вспомогательным;
- А - исполнение по материалу проточной части (детали корпуса/рабочее колесо):А- углеродистая сталь (сталь 25Л);
- Е - индекс исполнения: Е - для насосов (агрегатов), предназначенных для эксплуатации во взрывоопасных - и пожароопасных производствах;
- У2 - климатическое исполнение и категория размещения.

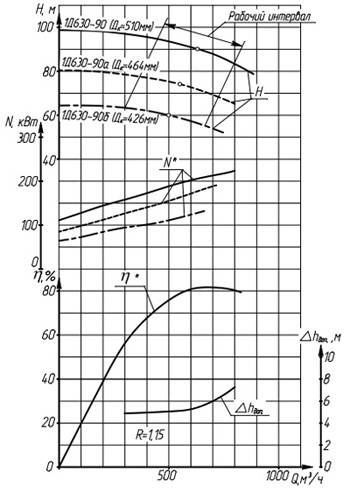

Характеристика насоса
Характеристика насоса серии 1Д630-90.
Частота вращения 16,3 с-1 (n=980об/мин)
Жидкость-вода, плотность 1000 кг/м3
*-данные для насоса
Габаритные размеры
Габаритные размеры насосов серии 1Д630-90а.
| Типоразмер насоса | Размеры, мм | |||||||||||||
| L | L1 | l | l1 | l2 | l3 | l4 | l5 | B | B1 | H | H1 | H2 | H3 | |
| 1Д630-90а | 1145 | 645 | 590 | 360 | 590 | 390 | 360 | 160 | 1000 | 500 | 845 | 440 | 330 | 270 |
| Типоразмер насоса | Размеры, мм | |||||||||||
| A1 | A2 | A3 | h | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | |
| 1Д630-90а | 530 | 530 | 300 | 64-0,31 | 370 | 335 | 312 | 250 | 335 | 295 | 268 | 200 |
| Типоразмер насоса | Размеры, мм | Py, МПа(кгс/см2)вх/вых | ||||||
| d | d1 | d2 | d3 | n | n1 | b | ||
|
1Д630-90а |
18 | 22 | 28 | 60k6(+0,021, +0,002) | 12 | 12 | 18*(N9(-0,043)/h9(-0,043)) | 0,6(6)/1,6(6) |
Габаритные размеры и параметры агрегатов
Габаритные размеры и параметры агрегатов 1Д630-90а.
| Типоразмер насоса | Размеры, мм | n | Двигатель | Масса агрегата, кг | |||||||||||||
| L | L1 | l | l1 | l2 | l3 | B | B1 | A | H | h | Типоразмер | Мощность, кВт | Напряжение, В | Масса, кг | |||
| 1Д630-90а | 2265 | 1905 | 310 | - | 570 | 1140 | 1000 | 600 | 540 | 1070 | 655 | 6 | 5АМ280-S6 У3, Т2 | 75 | 380/660 | 745 | 1510 |
| 2175 | 1905 | 310 | - | 570 | 1140 | 1000 | 600 | 540 | 1070 | 655 | 6 | А280S6 У3, Т2 | 75 | 380/660 | 570 | 1335 | |
| 2120 | 1695 | 310 | - | 570 | 1140 | 1000 | 600 | 540 | 1070 | 655 | 6 | 5АМН250-М6 УЗ | 75 | 220/380 | 475 | 1200 | |
