Характеристики
Подача, м3/ч
—
500
Напор, м
—
60
Допускаемый кавитационный запас, м, не более
—
5,5
Максимальная мощность насоса, кВт
—
130
Производитель
—
АО "ГМС Ливгидромаш"
Гарантия
—
12 месяцев
от 459 361 ₽
Нашли дешевле?
Выберите нужный вариант товара

Насос 1Д630-90б без рамы, без двигателя
Комплектация:
без рамы, без двигателя
Взрывозащищенность:
N
Коррозионностойкость:
N
459 361 ₽/шт
Варианты цен
459 361 ₽/шт

Насос 1Д630-90б на раме, без двигателя
Комплектация:
на раме, без двигателя
Взрывозащищенность:
N
Коррозионностойкость:
N
543 809 ₽/шт
Варианты цен
543 809 ₽/шт

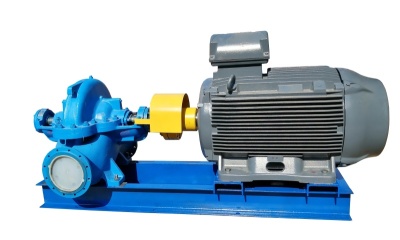

Насос 1Д630-90б агрегат на раме, с двигателем 160/1500
Комплектация:
агрегат с двигателем
Взрывозащищенность:
N
Коррозионностойкость:
N
955 766 ₽/шт
Варианты цен
955 766 ₽/шт
Документы
rukovodstvo_D_1D
8,3 мб
Описание
Технические характеристики
Подача, м3/ч, (м3/с): 500(0,140) Напор, м: 60 Кавитационный запаса, м, не более: 5,5 Частота вращения, с-1 (об/мин): 24,2(1450) Мощность насоса, max, кВт: 130 КПД насоса, % не менее: 77 Масса насоса, кг: 524Условное обозначение
УСЛОВНОЕ ОБОЗНАЧЕНИЕНапример: 1Д630-90 т-А-Е-У 2 ТУ-2606-1510-88 , где :
- 1 - порядковый номер модификации насоса;
- Д - насос двустороннего входа;
- 630 - подача, м3/ч (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
- 90 - напор, м (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
- т - тип уплотнения вала: т – одинарное торцовое уплотнение. По требованию потребителя возможна установка двойного торцового уплотнения типа «тандем» или одинарного со вспомогательным;
- А - исполнение по материалу проточной части (детали корпуса/рабочее колесо):А- углеродистая сталь (сталь 25Л);
- Е - индекс исполнения: Е - для насосов (агрегатов), предназначенных для эксплуатации во взрывоопасных - и пожароопасных производствах;
- У2 - климатическое исполнение и категория размещения.
Характеристика насоса
Характеристика насоса серии 1Д630-90.
Частота вращения 24,2 с-1 (n=1450об/мин)
Жидкость-вода, плотность 1000 кг/м3
*-данные для насоса

Габаритные размеры

Габаритные размеры насосов серии 1Д630-90б.
Типоразмер насоса | Размеры, мм | |||||||||||||
L | L1 | l | l1 | l2 | l3 | l4 | l5 | B | B1 | H | H1 | H2 | H3 | |
1Д630-90б | 1145 | 645 | 590 | 360 | 590 | 390 | 360 | 160 | 1000 | 500 | 845 | 440 | 330 | 270 |
Типоразмер насоса | Размеры, мм | |||||||||||
A1 | A2 | A3 | h | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | |
1Д630-90б | 530 | 530 | 300 | 64-0,31 | 370 | 335 | 312 | 250 | 335 | 295 | 268 | 200 |
Типоразмер насоса | Размеры, мм | Py, МПа(кгс/см2)вх/вых | ||||||
d | d1 | d2 | d3 | n | n1 | b | ||
1Д630-90б |
18 | 22 | 28 | 60k6(+0,021, +0,002) | 12 | 12 | 18*(N9(-0,043)/h9(-0,043)) | 0,6(6)/1,6(6) |
Габаритные размеры и параметры агрегатов

Габаритные размеры и параметры агрегатов 1Д630-90б.
Типоразмер насоса | Размеры, мм | n | Двигатель | Масса агрегата, кг | |||||||||||||
L | L1 | l | l1 | l2 | l3 | B | B1 | A | H | h | Типоразмер | Мощность, кВт | Напряжение, В | Масса, кг | |||
1Д630-90б | 2445 | 1960 | 310 | - | 630 | 1250 | 1000 | 600 | 540 | 1115 | 655 | 6 | 5АМ315-S4 УЗ, Т2 | 160 | 380/660 | 1110 | 1905 |
2335 | 1905 | 310 | - | 570 | 1140 | 1000 | 600 | 540 | 1070 | 655 | 6 | 5АМН280-М4 У3 | 160 | 380/660 | 835 | 1600 | |
2040 | 1905 | 310 | - | 570 | 1140 | 1000 | 600 | 540 | 1130 | 655 | 6 | 5АН280-В4 УЗ,Т3 | 160 | 380/660 | 764 | 1530 |
