Описание

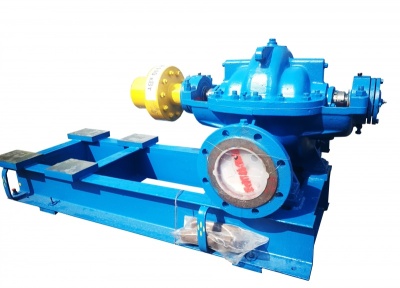

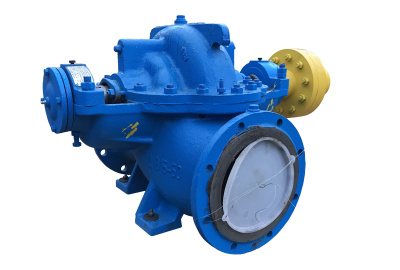

Насосы Д160-112 – это агрегаты центробежного типа, в их размерный ряд входят 8 моделей. Мощность этой серии насосов может быть от 8,8 и до 92 кВт. Характеристики подачи и напора агрегатов напрямую зависят от их мощности. Подача насоса соответственно типоразмеру может быть 70-160 м3/час, а показатель напора 21-122 метров.
Насосы Д160-112 имеют одинаковые параметры по высоте кавитационного запаса, у всех моделей он не должен превышать 4,2 метра. Также одинакова у всех насосов этой серии масса, она составляет 200 кг. Вал вращается с частотой 2900 об/мин (4 агрегата) и 1450 об/мин (4 агрегата).
Технические характеристики
Подача, м3/ч, (м3/с): 160(0,44) Напор, м: 112 Кавитационный запас, м, не более: 4,2 Частота вращения, с-1 (об/мин): 48,3(2900) Мощность насоса, max, кВт: 86 КПД насоса, % не менее: 73 Масса насоса, кг: 200Условное обозначение
УСЛОВНОЕ ОБОЗНАЧЕНИЕНапример: Д160-112 т-А-Е-У 2 ТУ-2606-1510-88 , где :
- Д - насос двустороннего входа;
- 160 - подача, м3/ч (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
- 112 - напор, м (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
- т - тип уплотнения вала: т – одинарное торцовое уплотнение. По требованию потребителя возможна установка двойного торцового уплотнения типа «тандем» или одинарного со вспомогательным;
- А - исполнение по материалу проточной части (детали корпуса/рабочее колесо):А- углеродистая сталь (сталь 25Л);
- Е - индекс исполнения: Е - для насосов (агрегатов), предназначенных для эксплуатации во взрывоопасных - и пожароопасных производствах;
- У2 - климатическое исполнение и категория размещения.
Характеристика насоса
Характеристика насоса серии Д160-112.
Частота вращения 48,3 с-1 (n=2900 об/мин)
Жидкость-вода, плотность 1000 кг/м3
*-данные для насоса
Габаритные размеры
Габаритные размеры насосов серии Д160-112.
| Типоразмер насоса | Размеры, мм | |||||||||||||
| L | L1 | l | l1 | l2 | l3 | l4 | l5 | B | B1 | H | H1 | H2 | H3 | |
|
Д160-112 |
790 | 450 | 450 | 210 | 340 | 160 | 340 | 160 | 640 | 300 | 555 | 300 | 181 | 146 |
| Типоразмер насоса | Размеры, мм | |||||||||||
| A1 | A2 | A3 | h | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | |
| Д160-112 | 330 | 260 | 260 | 39-0,29 | 280 | 240 | 212 | 150 | 215 | 180 | 158 | 100 |
| Типоразмер насоса | Размеры, мм | Py, МПа(кгс/см2)вх/вых | ||||||
| d | d1 | d2 | d3 | n | n1 | b | ||
| Д160-112 | 22 | 18 | 23 | 36js6(±0,008) | 8 | 8 | 10*(N9(-0,036)/h9(-0,036)) | 1,0(10)/1,6(16) |

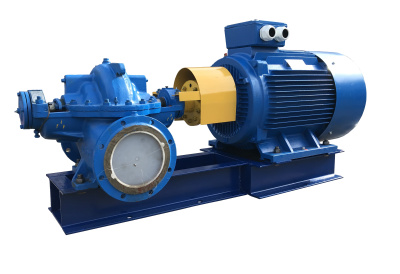

Габаритные размеры и параметры агрегатов
Габаритные размеры и параметры агрегатов Д160-112.
| Типоразмер насоса | Размеры, мм | n | Двигатель | Масса агрегата, кг | |||||||||||||
| L | L1 | l | l1 | l2 | l3 | B | B1 | A | H | h | Типоразмер | Мощность, кВт | Напряжение, В | Масса, кг | |||
| Д160-112 | 1760 | 1355 | 175 | - | - | 900 | 640 | 510 | 440 | 905 | 525 | 4 | 5АМ250М2 УЗ, Т2 | 90 | 220/380 | 550 | 877 |
