Описание

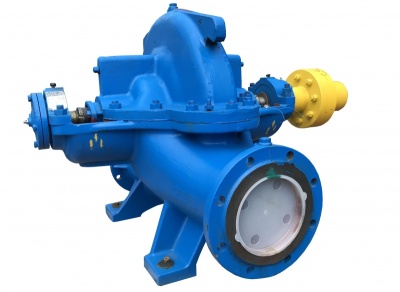

Насосы Д200-36 – это агрегаты центробежного типа с двухсторонним выходом. Этот размерный ряд включает 3 типоразмера. Они имеют отличия в показателях мощности, а именно, она может быть 21,5, 27 и 35 кВт. Соответственно подача насосов и напор будут тоже отличаться. Для насосов данного модельного ряда характерны такие показатели подачи – от 180 до 200 м3/час. Напор составляет 25, 30, 36 метров. При этом агрегаты при работе выдают 71-76% КПД.
Насосы Д200-36 имеют некоторые одинаковые характеристики. А именно, это кавитационный запас, он не должен превышать 4,3 метров. Еще одним таким параметром является количество оборотов вала за минуту, у всех насосов этого размерного ряда он становит 1450.
Технические характеристики
Подача, м3/ч, (м3/с): 200(0,055) Напор, м: 36 Кавитационный запаса, м, не более: 4,3 Частота вращения, с-1 (об/мин): 24,2(1450) Мощность насоса, max, кВт: 35 КПД насоса, % не менее: 76 Масса насоса, кг: 240Условное обозначение
УСЛОВНОЕ ОБОЗНАЧЕНИЕНапример: Д200-36 т-А-Е-У 2 ТУ-2606-1510-88 , где :
- Д - насос двустороннего входа;
- 200 - подача, м3/ч (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
- 36 - напор, м (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
- т - тип уплотнения вала: т – одинарное торцовое уплотнение. По требованию потребителя возможна установка двойного торцового уплотнения типа «тандем» или одинарного со вспомогательным;
- А - исполнение по материалу проточной части (детали корпуса/рабочее колесо):А- углеродистая сталь (сталь 25Л);
- Е - индекс исполнения: Е - для насосов (агрегатов), предназначенных для эксплуатации во взрывоопасных - и пожароопасных производствах;
- У2 - климатическое исполнение и категория размещения.
Характеристика насоса
Характеристика насоса серии Д200-36.
Частота вращения 24,2 с-1 (n=1450об/мин)
Жидкость-вода, плотность 1000 кг/м3
*-данные для насоса
Габаритные размеры
Габаритные размеры насосов серии Д200-36.
| Типоразмер насоса | Размеры, мм | |||||||||||||
| L | L1 | l | l1 | l2 | l3 | l4 | l5 | B | B1 | H | H1 | H2 | H3 | |
|
Д200-36 |
830 | 458 | 560 | 300 | 340 | 160 | 340 | 160 | 800 | 373 | 620 | 350 | 224 | 162 |
| Типоразмер насоса | Размеры, мм | |||||||||||
| A1 | A2 | A3 | h | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | |
| Д200-36 | 430 | 260 | 260 | 35-0,21 | 260 | 225 | 202 | 150 | 235 | 200 | 178 | 125 |
| Типоразмер насоса | Размеры, мм | Py, МПа(кгс/см2)вх/вых | ||||||
| d | d1 | d2 | d3 | n | n1 | b | ||
| Д200-36 | 18 | 18 | 23 | 32js6(±0,008) | 8 | 8 | 10*(N9(-0,036)/h9(-0,036)) | 0,6(6)/0,6(6) |
Габаритные размеры и параметры агрегатов
Габаритные размеры и параметры агрегатов Д200-36.
| Типоразмер насоса | Размеры, мм | n | Двигатель | Масса агрегата, кг | |||||||||||||
| L | L1 | l | l1 | l2 | l3 | B | B1 | A | H | h | Типоразмер | Мощность, кВт | Напряжение, В | Масса, кг | |||
| Д200-36 | 1455 | 1170 | 185 | - | - | 800 | 800 | 500 | 400 | 850 | 560 | 4 | 4АМН180М4УЗ | 37 | 380 | 190 | 557 |
| 1600 | 1235 | 185 | - | - | 870 | 800 | 500 | 400 | 845 | 560 | 4 | 5А200М4 УЗ, Т2 | 37 | 380 | 245 | 557 | |
| 1585 | 1235 | 185 | - | - | 870 | 800 | 500 | 400 | 835 | 560 | 4 | А200М4 УЗ, Т2 | 37 | 220/380 | 230 | 542 | |
| 1670 | 1270 | 185 | - | - | 870 | 800 | 500 | 400 | 835 | 560 | 4 | А200L4 УЗ, Т2 | 45 | 220/380 | 260 | 547 | |
