Характеристики
Подача, м3/ч
—
190
Напор, м
—
30
Допускаемый кавитационный запас, м, не более
—
4,3
Максимальная мощность насоса, кВт
—
27
Производитель
—
АО "ГМС Ливгидромаш"
Гарантия
—
12 месяцев
от 200 802 ₽
Нашли дешевле?
Выберите нужный вариант товара

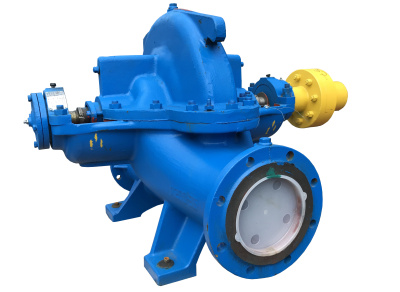

Насос Д200-36а без рамы, без двигателя
Комплектация:
без рамы, без двигателя
Взрывозащищенность:
N
Коррозионностойкость:
N
200 802 ₽/шт
Варианты цен
200 802 ₽/шт
Насос Д200-36а на раме, без двигателя
Комплектация:
на раме, без двигателя
Взрывозащищенность:
N
Коррозионностойкость:
N
240 168 ₽/шт
Варианты цен
240 168 ₽/шт

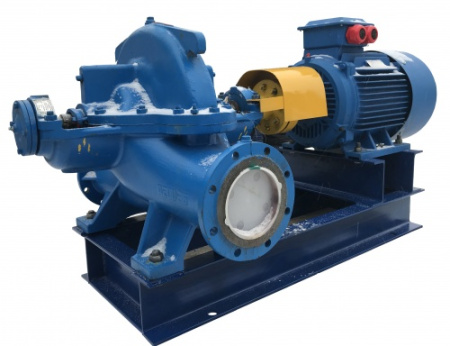

Насос Д200-36а агрегат на раме, с двигателем 30/1500
Комплектация:
агрегат с двигателем
Взрывозащищенность:
N
Коррозионностойкость:
N
305 960 ₽/шт
Варианты цен
305 960 ₽/шт
Документы
rukovodstvo_D_1D
8,3 мб
Описание
Технические характеристики
Подача, м3/ч, (м3/с): 190(0,053) Напор, м: 30 Кавитационный запаса, м, не более: 4,3 Частота вращения, с-1 (об/мин): 24,2(1450) Мощность насоса, max, кВт: 27 КПД насоса, % не менее: 73 Масса насоса, кг: 240Условное обозначение
УСЛОВНОЕ ОБОЗНАЧЕНИЕНапример: Д200-36 а-т-А-Е-У 2 ТУ-2606-1510-88 , где :
- Д - насос двустороннего входа;
- 200 - подача, м3/ч (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
- 36 - напор, м (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
- а - индекс обточки рабочего колеса: а - уменьшенные диаметры рабочего колеса;
- т - тип уплотнения вала: т – одинарное торцовое уплотнение. По требованию потребителя возможна установка двойного торцового уплотнения типа «тандем» или одинарного со вспомогательным;
- А - исполнение по материалу проточной части (детали корпуса/рабочее колесо):А- углеродистая сталь (сталь 25Л);
- Е - индекс исполнения: Е - для насосов (агрегатов), предназначенных для эксплуатации во взрывоопасных - и пожароопасных производствах;
- У2 - климатическое исполнение и категория размещения.

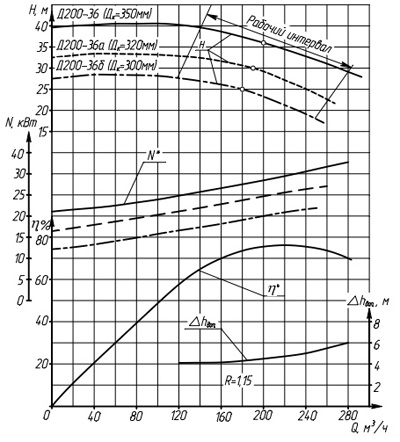

Характеристика насоса
Характеристика насоса серии Д200-36.
Частота вращения 24,2 с-1 (n=1450об/мин)
Жидкость-вода, плотность 1000 кг/м3
*-данные для насоса
Габаритные размеры
Габаритные размеры насосов серии Д200-36а.
| Типоразмер насоса | Размеры, мм | |||||||||||||
| L | L1 | l | l1 | l2 | l3 | l4 | l5 | B | B1 | H | H1 | H2 | H3 | |
|
Д200-36а |
830 | 458 | 560 | 300 | 340 | 160 | 340 | 160 | 800 | 373 | 620 | 350 | 224 | 162 |
| Типоразмер насоса | Размеры, мм | |||||||||||
| A1 | A2 | A3 | h | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | |
| Д200-36а | 430 | 260 | 260 | 35-0,21 | 260 | 225 | 202 | 150 | 235 | 200 | 178 | 125 |
| Типоразмер насоса | Размеры, мм | Py, МПа(кгс/см2)вх/вых | ||||||
| d | d1 | d2 | d3 | n | n1 | b | ||
| Д200-36а | 18 | 18 | 23 | 32js6(±0,008) | 8 | 8 | 10*(N9(-0,036)/h9(-0,036)) | 0,6(6)/0,6(6) |

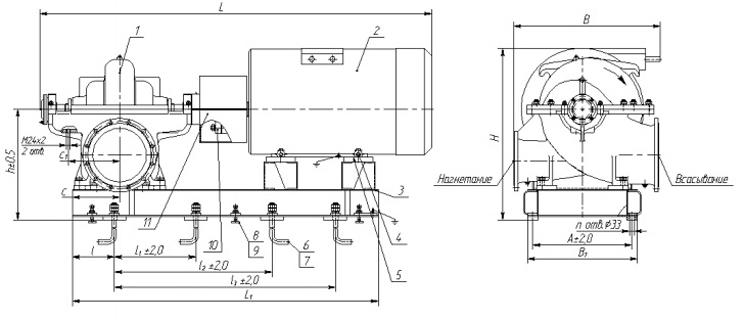

Габаритные размеры и параметры агрегатов
Габаритные размеры и параметры агрегатов Д200-36а.
| Типоразмер насоса | Размеры, мм | n | Двигатель | Масса агрегата, кг | |||||||||||||
| L | L1 | l | l1 | l2 | l3 | B | B1 | A | H | h | Типоразмер | Мощность, кВт | Напряжение, В | Масса, кг | |||
| Д200-36а | 1415 | 1135 | 185 | - | - | 800 | 800 | 500 | 440 | 850 | 560 | 4 | 4АМН180S4 УЗ | 30 | 380 | 170 | 535 |
| 1540 | 1170 | 185 | - | - | 800 | 800 | 500 | 440 | 830 | 560 | 4 | А180М4 УЗ, Т2 | 30 | 220/380 | 190 | 557 | |
| 1670 | 1270 | 185 | - | - | 800 | 800 | 500 | 440 | 830 | 560 | 4 | АИР180М4 УЗ, Т2 | 30 | 380 | 190 | 557 | |
