Характеристики
Подача, м3/ч
—
300
Напор, м
—
39
Допускаемый кавитационный запас, м, не более
—
4,5
Максимальная мощность насоса, кВт
—
48
Производитель
—
АО "ГМС Ливгидромаш"
Гарантия
—
12 месяцев
от 249 888 ₽
Нашли дешевле?
Выберите нужный вариант товара

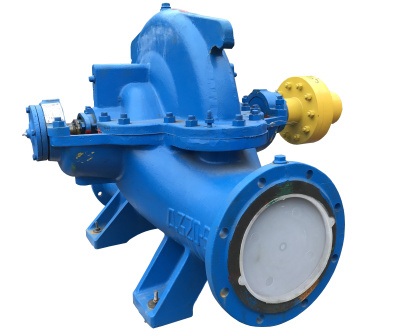

Насос Д320-50а без рамы, без двигателя
Комплектация:
без рамы, без двигателя
Взрывозащищенность:
N
Коррозионностойкость:
N
249 888 ₽/шт
Варианты цен
249 888 ₽/шт

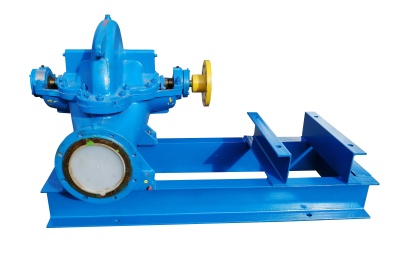

Насос Д320-50а на раме, без двигателя
Комплектация:
на раме, без двигателя
Взрывозащищенность:
N
Коррозионностойкость:
N
300 033 ₽/шт
Варианты цен
300 033 ₽/шт

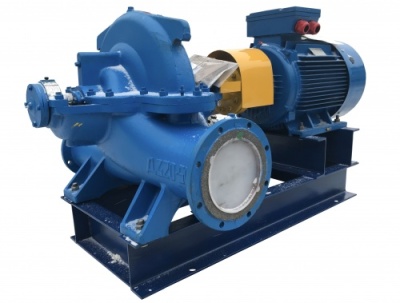

Насос Д320-50а агрегат на раме, с двигателем 55/1500
Комплектация:
агрегат с двигателем
Взрывозащищенность:
N
Коррозионностойкость:
N
424 077 ₽/шт
Варианты цен
424 077 ₽/шт
Документы
rukovodstvo_D_1D
8,3 мб
Описание
Технические характеристики
Подача, м3/ч, (м3/с): 300(0,083) Напор, м: 39 Кавитационный запаса, м, не более: 4,5 Частота вращения, с-1 (об/мин): 24,2(1450) Мощность насоса, max, кВт: 48 КПД насоса, % не менее: 77 Масса насоса, кг: 300Условное обозначение
УСЛОВНОЕ ОБОЗНАЧЕНИЕНапример: Д320-50 а-т-А-Е-У 2 ТУ-2606-1510-88 , где :
- Д - насос двустороннего входа;
- 320 - подача, м3/ч (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
- 50 - напор, м (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
- а - индекс обточки рабочего колеса: а - уменьшенные диаметры рабочего колеса;
- т - тип уплотнения вала: т – одинарное торцовое уплотнение. По требованию потребителя возможна установка двойного торцового уплотнения типа «тандем» или одинарного со вспомогательным;
- А - исполнение по материалу проточной части (детали корпуса/рабочее колесо):А- углеродистая сталь (сталь 25Л);
- Е - индекс исполнения: Е - для насосов (агрегатов), предназначенных для эксплуатации во взрывоопасных - и пожароопасных производствах;
- У2 - климатическое исполнение и категория размещения.

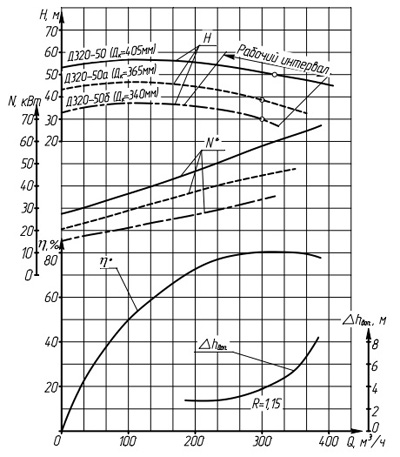

Характеристика насоса
Характеристика насоса серии Д320-50.
Частота вращения 24,2 с-1 (n=1450об/мин)
Жидкость-вода, плотность 1000 кг/м3
*-данные для насоса
Габаритные размеры
Габаритные размеры насосов серии Д320-50а.
| Типоразмер насоса | Размеры, мм | |||||||||||||
| L | L1 | l | l1 | l2 | l3 | l4 | l5 | B | B1 | H | H1 | H2 | H3 | |
|
Д320-50а |
830 | 458 | 600 | 350 | 400 | 200 | 400 | 200 | 966 | 474 | 700 | 400 | 260 | 188 |
| Типоразмер насоса | Размеры, мм | |||||||||||
| A1 | A2 | A3 | h | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | |
| Д320-50а | 510 | 320 | 320 | 35-0,21 | 315 | 280 | 258 | 200 | 260 | 225 | 202 | 150 |
| Типоразмер насоса | Размеры, мм | Py, МПа(кгс/см2)вх/вых | ||||||
| d | d1 | d2 | d3 | n | n1 | b | ||
| Д200-36а | 18 | 18 | 23 | 32js6(±0,008) | 8 | 8 | 10*(N9(-0,036)/h9(-0,036)) | 0,6(6)/0,6(6) |
Габаритные размеры и параметры агрегатов
Габаритные размеры и параметры агрегатов Д320-50а.
| Типоразмер насоса | Размеры, мм | n | Двигатель | Масса агрегата, кг | |||||||||||||
| L | L1 | l | l1 | l2 | l3 | B | B1 | A | H | h | Типоразмер | Мощность, кВт | Напряжение, В | Масса, кг | |||
| Д320-50а | 1710 | 1320 | 215 | - | - | 940 | 970 | 530 | 470 | 890 | 600 | 4 | А225М4 УЗ, Т2 | 55 | 220/380 | 325 | 785 |
| 1705 | 1320 | 215 | - | - | 940 | 970 | 530 | 470 | 910 | 600 | 4 | 5А225М4 УЗ, Т2 | 55 | 380 | 345 | 805 | |
| 1575 | 1320 | 215 | - | - | 890 | 970 | 530 | 470 | 955 | 620 | 4 | 5АН200L4 УЗ, Т2 | 55 | 380 | 290 | 740 | |
