Характеристики
Подача, м3/ч
—
100
Напор, м
—
32
Допускаемый кавитационный запас, м, не более
—
4.5
Максимальная мощность насоса, кВт
—
13
Производитель
—
АО "ГМС Ливгидромаш"
Гарантия
—
12 месяцев
от 63 276 ₽
Нашли дешевле?
Выберите нужный вариант товара
Насос 2К 100-80-160а без рамы, без двигателя
Комплектация:
без рамы, без двигателя
Взрывозащищенность:
N
Коррозионностойкость:
N
63 276 ₽/шт
Варианты цен
63 276 ₽/шт
Насос 2К 100-80-160а на раме, без двигателя
Комплектация:
на раме, без двигателя
Взрывозащищенность:
N
Коррозионностойкость:
N
77 352 ₽/шт
Варианты цен
77 352 ₽/шт

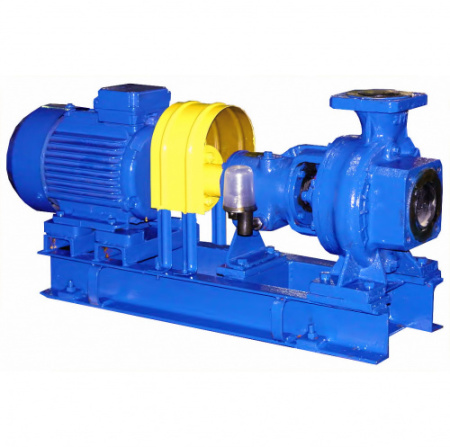

Насос 2К 100-80-160а агрегат на раме, с двигателем 15 кВт
Комплектация:
агрегат с двигателем
Взрывозащищенность:
N
Коррозионностойкость:
N
123 653 ₽/шт
Варианты цен
123 653 ₽/шт
Описание
Технические характеристики
Подача, м3/ч: 100(27,8) Напор, м: 32 КПД насоса, %: 0,72 Допускаемый кавитационный запас, м, не более: 4,5 Давление на входе в насос, МПа (кгс/см2), не более: 0,6(6) Максимальная мощность насоса, кВт: 13 Частота вращения, с-1 (об/мин): 48(2900) Род тока: переменный Напряжение, В: 220/380 Частота тока, Гц: 50 Масса, кг: 61Условное обозначение
Например 2К 100-80-160а У3.1 ТУ3631-186-05747979-2001, где:- 2 - вторая модернизация насоса (жидкая смазка подшипников);
- К - консольный насос;
- 100 - диаметр входного патрубка, мм;
- 80 - диаметр выходного патрубка, мм;
- 160 - номинальный диаметр рабочего колеса, мм;
- а - индекс обточки рабочего колеса: а - уменьшенный диаметр рабочего колеса;
- У3.1 - климатическое исполнение и категория размещения.

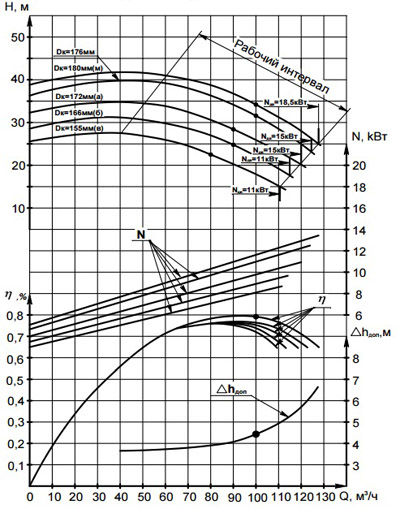

Характеристика насоса
Характеристика насоса серии 2К 100-80-160а.
Частота вращения 48 с-1 (n=2900об/мин)
Жидкость-вода, плотность 1000 кг/м3

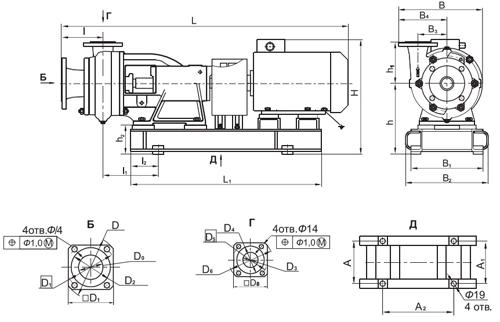

Габаритные размеры
Габаритные размеры насосов серии 2К 100-80-160.
Типоразмер насоса | Размеры, мм | ||||||||||||||||||||||||||||||||||
l | l1 | l2 | a | a1 | a2 | a3 | a4 | b | b1 | b2 | b3 | b4 | b5 | B | B1 | R | D | D0 | D1 | D2 | D3 | D4 | D5 | D6 | d | d1 | d2 | d3 | H | H1 | H2 | n | n1 | f | |
2К 100-80-160 | 100 | 415 | 80 | 270 | 95±0,3 | 125 | 45 | 16 | 280 | 212±0,5 | 150 | 110 | 145 | 14 | 155 | 150 | 7 | 205 | 100 | 170 | 148 | 80 | 133 | 160 | 195 | М16 | М16 | 14 | 32 | 385 | 225 | 160 | 4 | 4 | 10 |

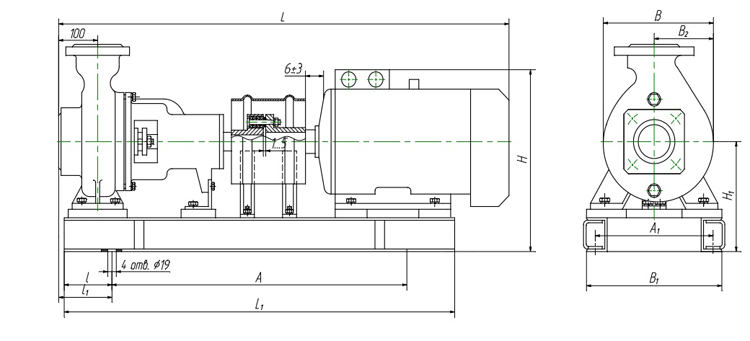

Габаритные размеры и параметры агрегатов
Габаритные размеры и параметры агрегатов 2К 100-80-160а.
Типоразмер агрегата | Максимальная подача, м3/ч | Типоразмер двигателя | Мощность, кВт | Частота вращения, с-1(об/мин) | Напряжение, В | Размеры, мм | Масса агрегата, кг | ||||||||||
L | L1 | l | l1 | A | A1 | H | H1 | B | B1 | B2 | |||||||
2К 100-80-160а | 120 | АИР160S2 | 15 | 50(3000) | 220/380 | 1125 | 975 | 150 | 178 | 620±1,1 | 230±1,1 | 540 | 295 | 350 | 324 | 160 | 224 |
120 | 5А160S2 | 15 | 1190 | 975 | 537 | 295 | 334 | 196 | 234 |
