Характеристики
Подача, м3/ч
—
100
Напор, м
—
50
Мощность электродвигателя, кВт
—
22.0
Производитель
—
АО "ГМС Ливгидромаш"
Гарантия
—
12 месяцев
от 38 808 ₽
Нашли дешевле?
Выберите нужный вариант товара

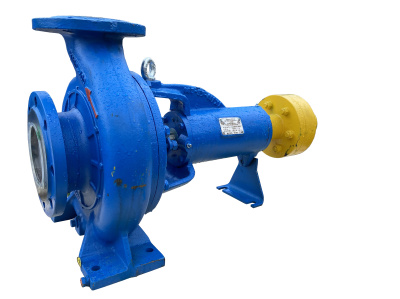

Насос 1К 100-65-200 без рамы, без двигателя
Комплектация:
без рамы, без двигателя
Взрывозащищенность:
N
Коррозионностойкость:
N
38 808 ₽/шт
Варианты цен
38 808 ₽/шт
Насос 1К 100-65-200-т без рамы, без двигателя
Комплектация:
без рамы, без двигателя
Взрывозащищенность:
N
Коррозионностойкость:
N
52 252 ₽/шт
Варианты цен
52 252 ₽/шт

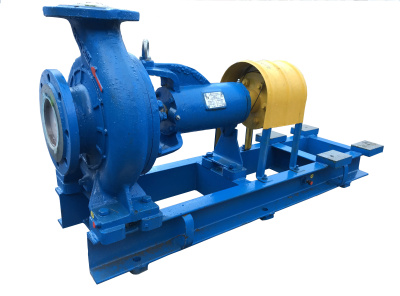

Насос 1К 100-65-200 на раме, без двигателя
Комплектация:
на раме, без двигателя
Взрывозащищенность:
N
Коррозионностойкость:
N
49 680 ₽/шт
Варианты цен
49 680 ₽/шт
Насос 1К 100-65-200-т на раме, без двигателя
Комплектация:
на раме, без двигателя
Взрывозащищенность:
N
Коррозионностойкость:
N
63 124 ₽/шт
Варианты цен
63 124 ₽/шт

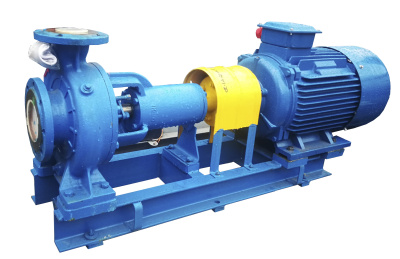

Насос 1К 100-65-200 агрегат на раме, с двигателем 22 кВт
Комплектация:
агрегат с двигателем
Взрывозащищенность:
N
Коррозионностойкость:
N
120 247 ₽/шт
Варианты цен
120 247 ₽/шт
Насос 1К 100-65-200-т агрегат на раме, с двигателем 22 кВт
Комплектация:
агрегат с двигателем
Взрывозащищенность:
N
Коррозионностойкость:
N
133 691 ₽/шт
Варианты цен
133 691 ₽/шт
Насос 1К 100-65-200 агрегат на раме, с двигателем 30 кВт
Комплектация:
агрегат с двигателем
Взрывозащищенность:
N
Коррозионностойкость:
N
129 430 ₽/шт
Варианты цен
129 430 ₽/шт
Насос 1К 100-65-200-т агрегат на раме, с двигателем 30 кВт
Комплектация:
агрегат с двигателем
Взрывозащищенность:
N
Коррозионностойкость:
N
142 874 ₽/шт
Варианты цен
142 874 ₽/шт
Описание
Описание
1К 100-65-200 насос серии 1К (консольный), промышленный, принцип действия и назначение общее для 1К насосов. Для воды чистой и технической. Отличаются размерами диаметров вход-выход-колесо, мощностью привода, имеют разные характеристики в подгруппе. Насос центробежный, центробежная сила перемещает частицы жидкости при помощи колеса диаметром 200 мм. Модели 1К 100-65-200 с подачей 90-100 м3/ч, напором 40-55 м, КПД 68-70%, мощностью 15,5-25,5 кВт, с запасом допуска кавитации 4-4,5 м, при давлении на входе 0,35 МПа, и частоте вращения 2900 об/мин, напряжение 220/380 В.
Технические характеристики
| Подача (номин.), м³/ч | 100 |
| Напор, м | 50 |
| Давление на входе в насос, кгс/см², не более | 6 |
| Мощность потребляемая насосом (макс.), кВт | 24.5 |
| Частота вращения, об/мин | 2900 |
| Частота вращения, c˜¹ | 48 |
| КПД насоса, % | 70 |
| Напряжения сети, В | 220; 380 |
| Частота тока, Гц | 50 |
| Вид тока | переменный |
| Допускаемый кавитационный запас, м, не более | 4.5 |
| Тип конструкции насоса | консольные |
| Область применения |
водозабор поверхностный, водоснабжение горячее, водоснабжение холодное, металлургия, горное дело |
| Перекачиваемая среда | вода чистая, вода горячая |
Условное обозначение
Например 1К 100-65-200 У3.1 ТУ3631-096-05747979-97, где:- 1 - индекс модернизации насоса;
- К - консольный насос;
- 100 - диаметр входного патрубка, мм;
- 60 - диаметр выходного патрубка, мм;
- 200 - диаметр рабочего колеса (условный), мм;
- с - тип уплотнения:с - сальниковое уплотнение, т - торцовое уплотнение;
- У3.1 - климатическое исполнение и категория размещения.

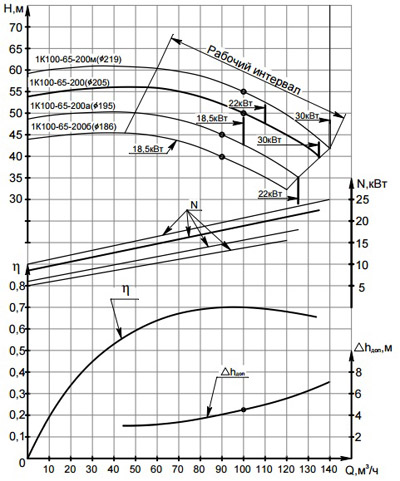

Характеристика насоса
Характеристика насоса серии 1К 100-65-200.
Частота вращения 48 с-1 (n=2900 об/мин)
Жидкость-вода, плотность 1000 кг/м3
Габаритные размеры
Габаритные размеры насосов серии 1К 100-65-200.
| Типоразмер насоса | Размеры, мм | ||||||||||||||
| l | l1 | l2 | a | a1 | a2 | a3 | a4 | b | b1 | b2 | b3 | b4 | B | B1 | |
| 1К 100-65-200 | 100 | 500 | 80 | 370 | 95 | 125 | 45 | 16 | 320 | 250 | 190 | 110 | 145 | - | - |
| Типоразмер насоса | Размеры, мм | ||||||||||||||||||
| D | D0 | D1 | D2 | D3 | D4 | D5 | D6 | d | d1 | d2 | d3 | H | H1 | H2 | n | n1 | f(N9) | F | |
| 1К 100-65-200 | 215 | 100 | 180 | 158 | 65 | 122 | 145 | 180 | M18 | M18 | 14 | 32 | 405 | 225 | 180 | 8 | 4 | 10(-0,036) | 35 |
Габаритные размеры и параметры агрегатов
Габаритные размеры и параметры агрегатов 1К 100-65-200.
| Типоразмер агрегата | Максимальная подача, м3/ч | Типоразмер двигателя | Мощность, кВт | Частота вращения, с-1(об/мин) | Напряжение, В | Размеры, мм | Масса агрегата, кг | |||||||||||||
| L | L1 | l | l1 | l2 | A | A1 | A2 | A3 | H | H1 | B | B1 | B2 | |||||||
|
1К 100-65-200-с 1К 100-65-200-т |
135 | АИР180М2 | 30 | 50(3000) | 220/380 | 1285 | 1095 | 100 | 120 | 100 | 840±1,1 | 240±1,1 |
420±1,1 |
420±1,1 |
590 | 330 | 365 | 335 | 195 | 322 |
| А180М2 | 1310 | 575 | 345 | 175 | 312 | |||||||||||||||
| ВА180М2 | 1335 | 670 | 380 | 305 | 363 | |||||||||||||||
|
1К 100-65-200-с 1К 100-65-200-т |
110 | АИР180S2 | 22 | 50(3000) | 220/380 | 1235 | 1095 | 100 | 120 | 100 | 840±1,1 | 240±1,1 |
420±1,1 |
420±1,1 |
590 | 330 | 365 | 335 | 195 | 302 |
| А180S2 | 1250 | 575 | 345 | 175 | 289 | |||||||||||||||
| ВА180S2 | 1250 | 640 | 400 | 305 | 342 | |||||||||||||||
