Описание

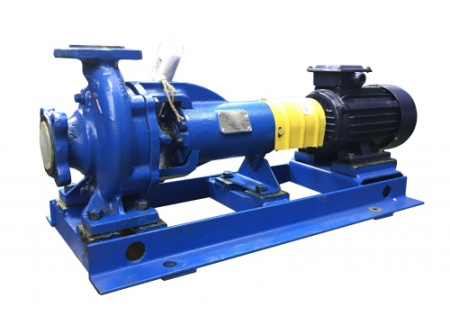

1К 50-32-125 насос динамического типа, консольный одноступенчатый. Служит для перекачивания холодной и горячей воды (+85°С). На входе в колесо, вода поступает в патрубок расположенный горизонтально, жидкость отводится через патрубок расположенный вертикально вверх. Корпус проточной части чугунный, вал стальной. Модификации 1К 50-32-125 исполнены с разной обточкой колёс, уменьшенной (а, б) и увеличенной (м). Характеристики группы: подача 10-12 м3/ч, напор 16-22 м, давление на входе 0,35, запас допуска кавитации 3-3,5 м, КПД 53-58%, мощность приводов насосов 1,08-1,73 кВт, напряжение 220/380 В, частота вращения колеса 2900 об/мин.
Технические характеристики
| Подача (номин.), м³/ч | 12.5 |
| Напор, м | 20 |
| Давление на входе в насос, кгс/см², не более | 3.5 |
| Мощность потребляемая насосом (макс.), кВт | 1.6 |
| Частота вращения, об/мин | 2900 |
| Частота вращения, c˜¹ | 48 |
| КПД насоса, % | 58 |
| Напряжения сети, В | 220; 380 |
| Частота тока, Гц | 50 |
| Вид тока | переменный |
| Допускаемый кавитационный запас, м, не более | 3.5 |
| Тип конструкции насоса | консольные |
| Область применения |
водозабор поверхностный, водоснабжение горячее, водоснабжение холодное, металлургия, горное дело |
| Перекачиваемая среда | вода чистая, вода горячая |

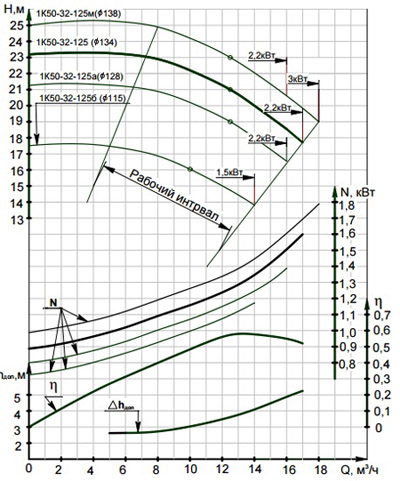

Характеристика насоса
Характеристика насоса серии 1К 50-32-125.
Частота вращения 48 с-1 (n=2900 об/мин)
Жидкость-вода, плотность 1000 кг/м3

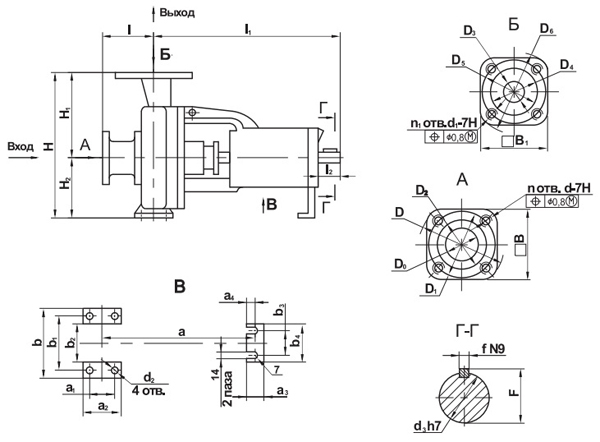

Габаритные размеры
Габаритные размеры насосов серии 1К 50-32-125.
| Типоразмер насоса | Размеры, мм | ||||||||||||||
| l | l1 | l2 | a | a1 | a2 | a3 | a4 | b | b1 | b2 | b3 | b4 | B | B1 | |
| 1К 50-32-125 | 80 | 385 | 50 | 275 | 70 | 100 | 45 | 16 | 190 | 140 | 90 | 110 | 145 | - | 105 |
| Типоразмер насоса | Размеры, мм | ||||||||||||||||||
| D | D0 | D1 | D2 | D3 | D4 | D5 | D6 | d | d1 | d2 | d3 | H | H1 | H2 | n | n1 | f(N9) | F | |
| 1К 50-32-125 | 140 | 50 | 110 | 90 | 32 | 78 | 100 | 135 | M12 | M16 | 14 | 24 | 252 | 140 | 112 | 4 | 4 | 8(-0,036) | 27 |
Габаритные размеры и параметры агрегатов
Габаритные размеры и параметры агрегатов 1К 50-32-125.
| Типоразмер агрегата | Максимальная подача, м3/ч | Типоразмер двигателя | Мощность, кВт | Частота вращения, с-1(об/мин) | Напряжение, В | Размеры, мм | Масса агрегата, кг | |||||||||||||
| L | L1 | l | l1 | l2 | A | A1 | A2 | A3 | H | H1 | B | B1 | B2 | |||||||
| 1К 50-32-125-с | 17 | АИР80В2 | 2,2 | 50(3000) | 220/380 | 820 | 710 | 80 | 130 | 112 | 450±1,1 | 270±1,1 | - | - | 312 | 172 | 180 | 318 | 90 | 64 |
| 1К 50-32-125-т | 17 | АИМ80В2 | 2,2 | 50(3000) | 220/380 | 830 | 710 | 80 | 130 | 112 | 450±1,1 | 270±1,1 | - | - | 312 | 172 | 180 | 318 | 90 | 87 |
