Описание
1К 65-50-160 консольный (1К) одноступенчатый центробежный насос для перекачивания воды с кинематической вязкостью 36*10-6 м2/с и с рН (6-9). Из серии насосов с увеличенным диаметром входа для немного мутной воды. Служит на промышленных предприятиях для разных отраслей производства. Насосы 1К 65-50-160 имеют собственный модельный ряд, с разной обточкой колеса: (а) – снижает КПД на 5% и (б) – на 8%. Им характерны показатели подачи жидкости 20-25 м3/ч, напора 25-32 м, давления на входе 0,35 МПа. Допускаемый кавитационный запас 3,1-3,8 м. Привод с частотой вращения вала 2900 об/мин и мощностью при работе 2,75-3,75 кВт с напряжением 220/380 В в сети.
Технические характеристики
| Подача (номин.), м³/ч | 25 |
| Напор, м | 32 |
| Давление на входе в насос, кгс/см², не более | 3.5 |
| Мощность потребляемая насосом (макс.), кВт | 4.3 |
| Частота вращения, об/мин | 2900 |
| Частота вращения, c˜¹ | 48 |
| КПД насоса, % | 62 |
| Напряжения сети, В | 220; 380 |
| Частота тока, Гц | 50 |
| Вид тока | переменный |
| Допускаемый кавитационный запас, м, не более | 3.8 |
| Тип конструкции насоса | консольные |
| Область применения |
водозабор поверхностный, водоснабжение горячее, водоснабжение холодное, металлургия, горное дело |
| Перекачиваемая среда | вода чистая, вода горячая |

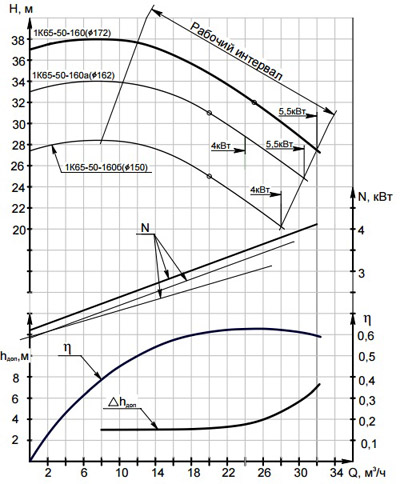

Характеристика насоса
Характеристика насоса серии 1К 65-50-160.
Частота вращения 48 с-1 (n=2900 об/мин)
Жидкость-вода, плотность 1000 кг/м3
Габаритные размеры
Габаритные размеры насосов серии 1К 65-50-160.
| Типоразмер насоса | Размеры, мм | ||||||||||||||
| l | l1 | l2 | a | a1 | a2 | a3 | a4 | b | b1 | b2 | b3 | b4 | B | B1 | |
| 1К 65-50-160 | 80 | 385 | 50 | 275 | 70 | 100 | 45 | 16 | 240 | 190 | 140 | 110 | 145 | - | 125 |
| Типоразмер насоса | Размеры, мм | ||||||||||||||||||
| D | D0 | D1 | D2 | D3 | D4 | D5 | D6 | d | d1 | d2 | d3 | H | H1 | H2 | n | n1 | f(N9) | F | |
| 1К 65-50-160 | 180 | 65 | 145 | 122 | 50 | 102 | 125 | 160 | M16 | M16 | 14 | 24 | 292 | 160 | 132 | 4 | 4 | 8(-0,036) | 27 |

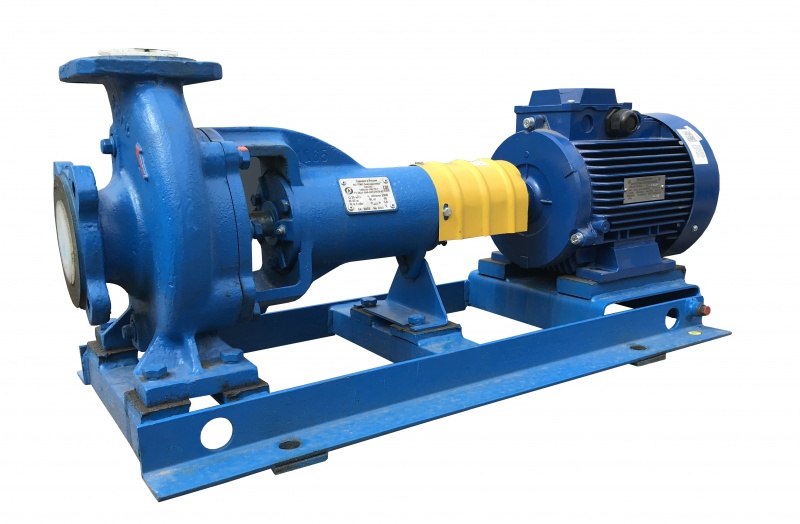

Габаритные размеры и параметры агрегатов
Габаритные размеры и параметры агрегатов 1К 65-50-160.
| Типоразмер агрегата | Максимальная подача, м3/ч | Типоразмер двигателя | Мощность, кВт | Частота вращения, с-1(об/мин) | Напряжение, В | Размеры, мм | Масса агрегата, кг | |||||||||||||
| L | L1 | l | l1 | l2 | A | A1 | A2 | A3 | H | H1 | B | B1 | B2 | |||||||
| 1К 65-50-160-с | 32 | АИР100L2 | 5,5 | 50(3000) | 220/380 | 892 | 775 | 80 | 140 | 122 | 450±1,1 | 270±1,1 | - | - | 352 | 192 | 226 | 365 | 113 | 95 |
| 1К 65-50-160-т | 32 | АИМ100L2 | 5,5 | 50(3000) | 220/380 | 920 | 775 | 80 | 140 | 122 | 450±1,1 | 270±1,1 | - | - | 352 | 192 | 226 | 365 | 113 | 130 |
