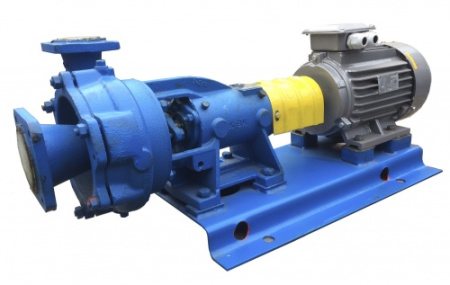

Описание
1К 20/30 насос консольный, промышленного назначения для подачи чистой воды, одноступенчатый, подвод горизонтальный. Работает в стационарном режиме с требованиями к агрессивности воды рН (6-9). Применяется в системах орошения (растениеводство), на насосных станциях ЖКХ, на водоводах и теплопроводах. К 20/30 в проточной части состоит из чугуна, вал стальной. Давление на входе 0,25 (с мягким сальником), подача воды 20 м3/ч, напор 30 м, хороший КПД 64%. Насос с максимальной мощностью привода 3,5 кВт, частотой вращения колеса 2900 об/мин, напряжением в сети 220/380 В.
Технические характеристики
| Подача (номин.), м³/ч | 20 |
| Напор, м | 30 |
| Давление на входе в насос, кгс/см², не более | 2.5 |
| Мощность потребляемая насосом (макс.), кВт | 3.5 |
| Частота вращения, об/мин | 2900 |
| Частота вращения, c˜¹ | 48 |
| КПД насоса, % | 64 |
| Напряжения сети, В | 220; 380 |
| Частота тока, Гц | 50 |
| Вид тока | переменный |
| Допускаемый кавитационный запас, м, не более | 3.8 |
| Тип конструкции насоса | консольные |
| Область применения |
водозабор поверхностный, водоснабжение горячее, водоснабжение холодное, металлургия, горное дело |
| Перекачиваемая среда | вода чистая, вода горячая |

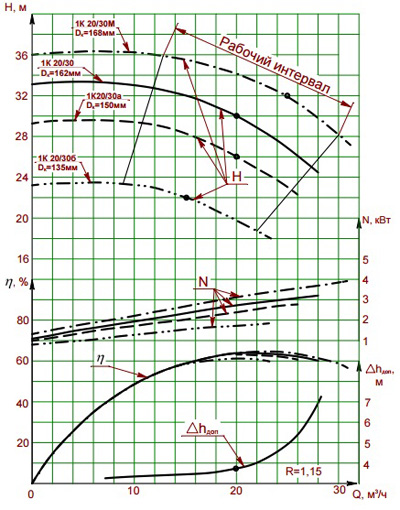

Характеристика насоса
Характеристика насоса серии К 20/30.
Частота вращения 48 с-1 (n=2900 об/мин)
Жидкость-вода, плотность 1000 кг/м3

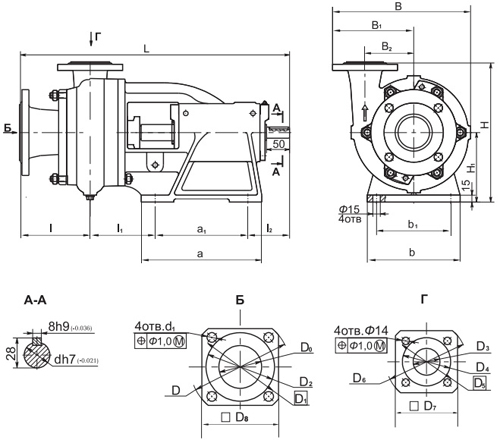

Габаритные размеры
Габаритные размеры насосов серии К 20/30.
| Типоразмер насоса | Размеры, мм | ||||||||||||
| L | l | l1 | l2 | a | a1 | b | b1 | B | B1 | B2 | H | H1 | |
| К 20/30 | 466 | 120 | 115 | 91 | 195 | 140±0,7M | 160 | 130±0,7M | 275 | 163 | 98 | 270 | 120 |
| Типоразмер насоса | Размеры, мм | |||||||||||
| d | d1 | D | D0 | D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | |
| К 20/30 | 52 | 14 | 160 | 65 | 130 | 100 | 40 | 80 | 100 | 130 | 100 | 125 |
Габаритные размеры и параметры агрегатов
Габаритные размеры и параметры агрегатов К 20/30.
| Типоразмер агрегата | Типоразмер двигателя | Мощность, кВт | Число оборотов с-1 (об/мин) | Напряжение, В | Размеры, мм | Масса агрегата, кг | ||||||||||||||||||||||||||
| L | L1 | l | l1 | l2 | A | A1 | A2 | B | B1 | B2 | B3 | B4 | H | h | h1 | h2 | D | D0 | D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | ||||||
|
К 20/30 м |
АИР100L2 | 5,5 | 50(3000) | 220/380 | 865 | 580 | 120 | 185 | 102 | 250 | 250 | 379 | 276 | 300 | 300 | 98 | 163 | 343 | 193 | 150 | 73 | 160 | 65 | 130 | 100 | 40 | 80 | 100 | 130 | 125 | 100 | 81 |
| А100L2 | 5,5 | 915 | 580 | 102 | 250 | 250 | 379 | 275 | 300 | 300 | 370 | 193 | 73 | 72 | ||||||||||||||||||
|
К 20/30 |
АИР100S2 | 4 | 835 | 555 | 102 | 250 | 250 | 365 | 276 | 300 | 300 | 343 | 193 | 73 | 73,5 | |||||||||||||||||
| А100S2 | 4 | 870 | 555 | 102 | 250 | 250 | 365 | 275 | 300 | 300 | 343 | 193 | 73 | 66 | ||||||||||||||||||
|
К 20/30 а |
АИР90L2 | 3 | 810 | 560 | 102 | 240 | 240 | 355 | 275 | 290 | 290 | 343 | 193 | 73 | 69 | |||||||||||||||||
| А90L2 | 3 | 845 | 560 | 102 | 240 | 240 | 355 | 275 | 290 | 290 | 343 | 193 | 73 | 64 | ||||||||||||||||||
|
К 20/30 б |
АИР80В2 | 2,2 | 815 | 525 | 109 | 240 | 240 | 336 | 275 | 296 | 312 | 353 | 203 | 83 | 61 | |||||||||||||||||
| А80В2 | 2,2 | 810 | 525 | 109 | 240 | 240 | 336 | 275 | 296 | 312 | 353 | 203 | 83 | 61 | ||||||||||||||||||
| 5А80МВ2 | 2,2 | 810 | 525 | 109 | 240 | 240 | 336 | 275 | 296 | 312 | 353 | 203 | 83 | 63 | ||||||||||||||||||
