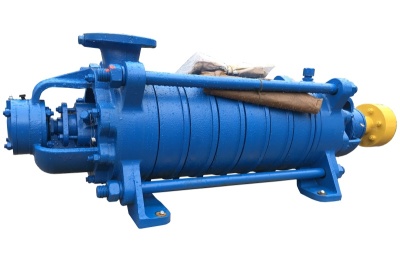

![Насос 1ЦНСг 38-154-1 без рамы, без двигателя Насос 1ЦНСг 38-154-1 без рамы, без двигателя](/upload/iblock/2b0/5oy2aoa59q1yv851pkaxn0soqrbwkoqz.jpg)

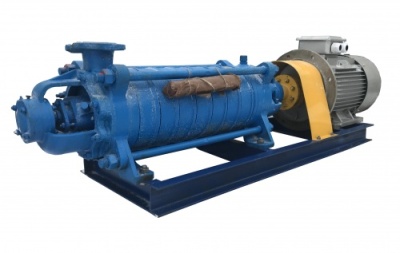

![Насос 1ЦНСг 38-154-1 на раме, без двигателя Насос 1ЦНСг 38-154-1 на раме, без двигателя](/upload/iblock/735/wrq4t4eyjnldoek7e5oi0pd8sc99h6m8.jpg)

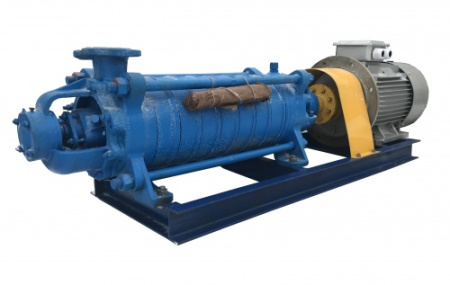

![Насос 1ЦНСг 38-154-1 агрегат на раме, с двигателем 30 кВт Насос 1ЦНСг 38-154-1 агрегат на раме, с двигателем 30 кВт](/upload/iblock/735/wrq4t4eyjnldoek7e5oi0pd8sc99h6m8.jpg)
Описание
Многосекционный центробежный насос 1ЦНСг 38-154 рассчитан на транспортировку жидкости с не агрессивной средой и конденсата в различных системах. Агрегат соответствует всем действующим требованиям ГОСТов и отличается исключительной износоустойчивостью и долговечностью.
Состоит из насоса и приводного двигателя, которые соединены по средством упругой муфты и установлены на крепкую раму. Благодаря надежным соединениям конструкция обладает необходимой прочностью. Основной акцент производители сделали на эффективности и простоте обслуживания.
Технические характеристики
Подача, м3/ч: 38 Напор, м: 154 Максимальная мощность насоса, кВт: 30,5 Частота вращения, об/мин: 2950 Частота вращения, сч№: 49,2 Давление на входе в насос, кгс/см, не более: 3 КПД насоса, %: 62 Допускаемый кавитационный запас, м, не более: 3,6 Масса, кг: 310Характеристика насоса

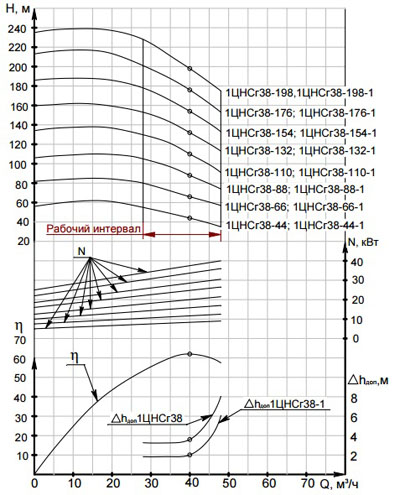

Характеристика насосов 1ЦНСг 38-154-1.
Частота вращения 49,2 с-1 (n=2950об/мин)
Жидкость-вода, плотность 1000 кг/м3
температура -293К (20°С)
![Характеристика насосов 1ЦНСг 38-154-1.](/images/catalog/nasosi/dinamicheskie/mnogosekcionnie/1cnsd/napor-rasx-1cnsg-38.jpg)

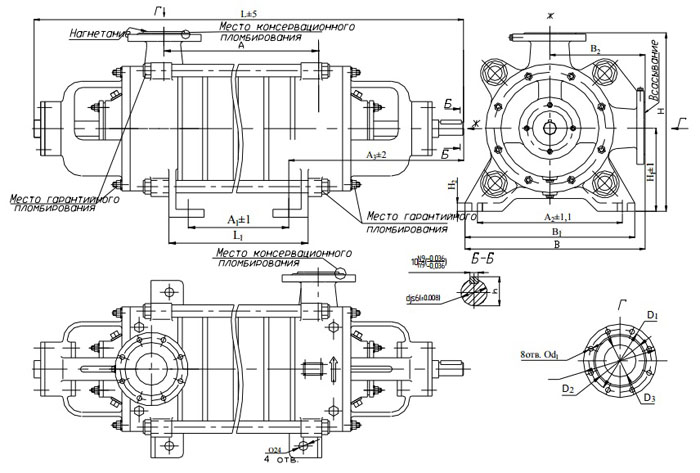

Габаритные размеры
![Габаритные размеры насоса 1ЦНСг 38-154-1.](/images/catalog/nasosi/dinamicheskie/mnogosekcionnie/1cnsd/gab-raz-1cnsg.jpg)
Габаритные размеры насоса 1ЦНСг 38-154-1.
Типоразмер насоса | Размеры, мм | ||||||||||||||||||
L | L1 | A | A1 | A2 | A3 | B | B1 | B2 | H | H1 | H2 | D | D1 | D2 | D3 | d | d1 | h | |
1ЦНСг 38-154-1 | 1245 | 640 | 640 | 530 | 350 | 405 | 435 | 410 | 230 | 430 | 200 | 20 | 180 | 145 | 122 | 65 | 32 | 18 | 35 |

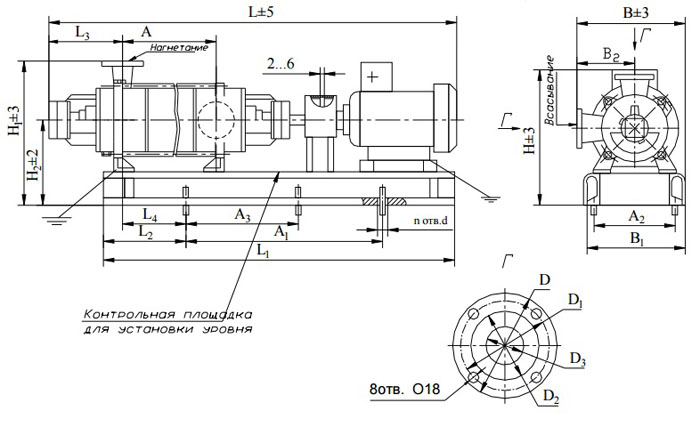

Габаритные размеры и параметры агрегатов
![Габаритные размеры и параметры насосов 1ЦНСг 38-154-1.](/images/catalog/nasosi/dinamicheskie/mnogosekcionnie/1cnsd/gab-raz-1cnsg-agr.jpg)
Габаритные размеры и параметры агрегатов 1ЦНСг 38-154-1.
Типоразмер насоса | Типоразмер двигателя | Мощность, кВт | Размеры, мм | Масса, кг | ||||||||||||||||||
L | L1 | L2 | L3 | L4 | A | A1 | A2 | A3 | B | B1 | B2 | H | H1 | H2 | D | D1 | D2 | D3 | ||||
1ЦНСг 38-154-1 | АИР180М2 | 30 | 1930 | 1523 | 340 | 254 | 325 | 640 | 1040 | 350 | 520 | 460 | 420 | 230 | 680 | 650 | 420 | 180 | 145 | 122 | 65 | 560 |
