Описание

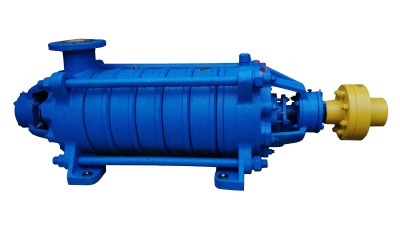

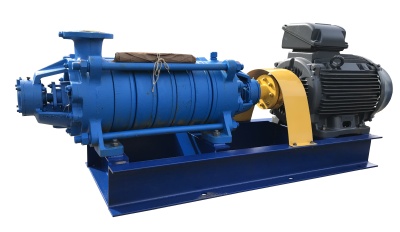

Многоступенчатый центробежный насос 1ЦНСг 60-198 вместе с приводным двигателем установлен на надежную раму. Способен перекачивать воду с не агрессивной средой длительное время даже при предельных нагрузках. Имеет 2950 оборотов в минуту, а мощность составляет 53,8 кВт.
Имеет сравнительно небольшой вес равный 350 кг и не создает никаких трудностей при монтировании. В изделии используется сальниковая набивка, изготовленная на основе терморасширенного графита, что существенно ускоряет процесс замены и упрощает обслуживание в целом. Имеет допустимый кавитационный запас не более 4,5 м.
Технические характеристики
Подача, м3/ч: 60 Напор, м: 198 Максимальная мощность насоса, кВт: 53,8 Частота вращения, об/мин: 2950 Частота вращения, сч№: 49,2 Давление на входе в насос, кгс/см, не более: 3 КПД насоса, %: 64 Допускаемый кавитационный запас, м, не более: 4.5 Масса, кг: 350Характеристика насоса
Характеристика насосов 1ЦНСг 60-198.
Частота вращения 49,2 с-1 (n=2950об/мин)
Жидкость-вода, плотность 1000 кг/м3
температура -293К (20°С)
Габаритные размеры
Габаритные размеры насоса 1ЦНСг 60-198.
| Типоразмер насоса | Размеры, мм | ||||||||||||||||||
| L | L1 | A | A1 | A2 | A3 | B | B1 | B2 | H | H1 | H2 | D | D1 | D2 | D3 | d | d1 | h | |
| 1ЦНСг 60-198 | 1214 | 593 | 593 | 463 | 340 | 415 | 462 | 400 | 260 | 462 | 200 | 25 | 195 | 160 | 133 | 80 | 36 | 18 | 39 |
Габаритные размеры и параметры агрегатов
Габаритные размеры и параметры агрегатов 1ЦНСг 60-198.
| Типоразмер насоса | Типоразмер двигателя | Мощность, кВт | Размеры, мм | Масса, кг | ||||||||||||||||||
| L | L1 | L2 | L3 | L4 | A | A1 | A2 | A3 | B | B1 | B2 | H | H1 | H2 | D | D1 | D2 | D3 | ||||
| 1ЦНСг 60-198 | 5А225М2 | 55 | 2060 | 1585 | 415 | 267 | 405 | 593 | 1000 | 340 | 500 | 475 | 390 | 260 | 755 | 705 | 445 | 195 | 160 | 133 | 80 | 832 |
