Описание
Центробежный насос 1ЦНСг 60-66 многоступенчатого типа предназначен для использования в различных сетях предприятий для перекачки воды с содержанием твердых частиц размером до 0,1 мм. Показатель рН должен быть в пределах 7-8,5. При условии эксплуатации в нормальных условиях характеризуется длительным сроком эксплуатации.
Благодаря надежному креплению на раме, достигается исключительная устойчивость и надежность. Конструкция обеспечивает беспрепятственный доступ ко всем важным элементам, что существенно упрощает обслуживание и выполнение замены. При изготовлении использованы только лучшие материалы.
Технические характеристики
Подача, м3/ч: 60 Напор, м: 66 Максимальная мощность насоса, кВт: 21 Частота вращения, об/мин: 2950 Частота вращения, сч№: 49,2 Давление на входе в насос, кгс/см, не более: 3 КПД насоса, %: 64 Допускаемый кавитационный запас, м, не более: 4.5 Масса, кг: 200Характеристика насоса

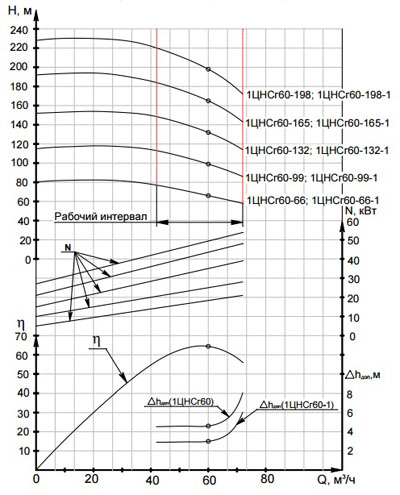

Характеристика насосов 1ЦНСг 60-66-1.
Частота вращения 49,2 с-1 (n=2950об/мин)
Жидкость-вода, плотность 1000 кг/м3
температура -293К (20°С)
Габаритные размеры
Габаритные размеры насоса 1ЦНСг 60-66-1.
Типоразмер насоса | Размеры, мм | ||||||||||||||||||
L | L1 | A | A1 | A2 | A3 | B | B1 | B2 | H | H1 | H2 | D | D1 | D2 | D3 | d | d1 | h | |
1ЦНСг 60-66-1 | 862 | 241 | 241 | 111 | 340 | 415 | 462 | 400 | 260 | 462 | 200 | 25 | 195 | 160 | 133 | 80 | 36 | 18 | 39 |
Габаритные размеры и параметры агрегатов
Габаритные размеры и параметры агрегатов 1ЦНСг 60-66-1.
Типоразмер насоса | Типоразмер двигателя | Мощность, кВт | Размеры, мм | Масса, кг | ||||||||||||||||||
L | L1 | L2 | L3 | L4 | A | A1 | A2 | A3 | B | B1 | B2 | H | H1 | H2 | D | D1 | D2 | D3 | ||||
1ЦНСг 60-66-1 | АИР180S2 | 22 | 1500 | 1080 | 140 | 267 | 130 | 241 | 820 | 345 | - | 470 | 395 | 260 | 620 | 620 | 360 | 195 | 160 | 133 | 80 | 445 |
АИР180М2 | 30 | 1550 | 1125 | 140 | 267 | 130 | 241 | 820 | 345 | - | 470 | 395 | 260 | 620 | 620 | 360 | 195 | 160 | 133 | 80 | 463 |
