Описание
ЦНСв 12,5 - секционный центробежный насос с вертикальным расположением. Предназначен для перемещения не горючих жидкостей, имеющих показатель рН от 7 до 9,2. Может работать при температуру воды до 120°С и содержании твердых частиц не более 0,1%. Изделие содержит только высококачественные материалы и элементы.
Благодаря закрытой конструкции и отличной герметичности может быть использован как внутри помещения, так и снаружи. Имеет одностороннее расположение колес и правое вращение ротора. Благодаря вертикальному типу можно существенно сэкономить пространство помещения и монтировать агрегат на стену.
Технические характеристики
Подача, м3/ч: 12,5 Напор, м: 100 КПД насоса, %: 55 Допускаемый кавитационный запас, м, не более: 4 Давление на входе в насос, МПа (кгс/см2), не более: 0,4(4) Максимальная мощность насоса, кВт: 9,5 Частота вращения, с-1 (об/мин): 49,2(2950) Род тока: переменный Напряжение, В: 380 Частота тока, Гц: 50 Масса, кг: 98Характеристика насоса

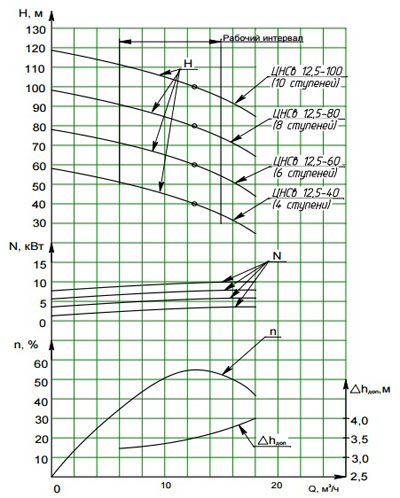

Характеристика насосов ЦНСв 12,5-100.
Частота вращения 49,2 с-1 (n=2950об/мин)
Жидкость-вода, плотность 1000 кг/м3
температура -293К (20°С)

Габаритные размеры

Габаритные размеры насоса ЦНСв 12,5-100.
Типоразмер насоса | Число ступеней | Расположение патрубков | Размеры, мм | ||||||||||||||||
L | L1 | L2 | B | H | H1 | H2 | H3 | D | D1 | D2 | D3 | h | d | d1 | d2 | b | |||
ЦНСв 12,5-100-1 | 10 | 1 | 232 | 164 | 96 | 186 | 1060 | 615 | 35 | 112 | 350 | 300 | 250 | 186 | 16,5 | 14 | М16 | 18 | 5 |
ЦНСв 12,5-100-2 | 2 | 232 | 243 | ||||||||||||||||
ЦНСв 12,5-100-3 | 3 | 300 | 186 | ||||||||||||||||
ЦНСв 12,5-100-4 | 4 | 232 | 243 |
Габаритные размеры и параметры агрегатов

Габаритные размеры и параметры агрегатов ЦНСв 12,5-100.
Типоразмер агрегата | Число ступеней | Марка двигателя | Мощность, кВт | Размеры, мм | Масса, кг | |||||||||
L | L1 | L2 | L3 | L4 | B | D | D2 | H | H1 | |||||
ЦНСв 12,5-100-1 | 100 | АИР132М2 | 11 | 232 | 164 | 96 | 193 | 368 | 186 | 186 | 350 | 1480 | 615 | 185 |
ЦНСв 12,5-100-2 |
232 | 243 | ||||||||||||
ЦНСв 12,5-100-3 |
300 | 186 | ||||||||||||
ЦНСв 12,5-100-4 |
232 | 243 |
