Описание
Центробежный насос ЦНСв 20 имеет вертикальное расположение и достаточно простую конструкцию, позволяющую получить беспрепятственный доступ практически ко всем основным элементам. При условии эксплуатации с не агрессивными средами и с соблюдением рекомендаций, агрегат прослужит длительное время и будет работать без сбоев.
Для обеспечения герметичности используются качественные резиновые уплотнители. Отличается сравнительно небольшими размерами и потрясающей эффективностью. Соответствует всем действующим требованиям и стандартам.
Технические характеристики
Характеристика насоса

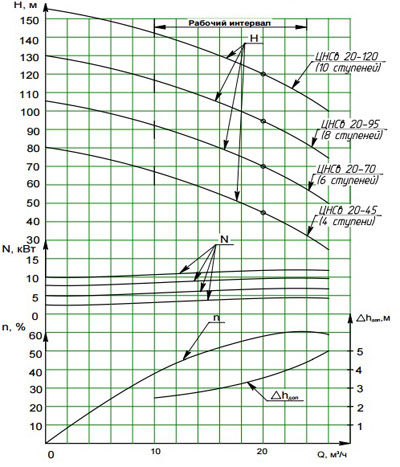

Характеристика насосов ЦНСв 20-45.
Частота вращения 49,2 с-1 (n=2950об/мин)
Жидкость-вода, плотность 1000 кг/м3
температура -293К (20°С)
Габаритные размеры

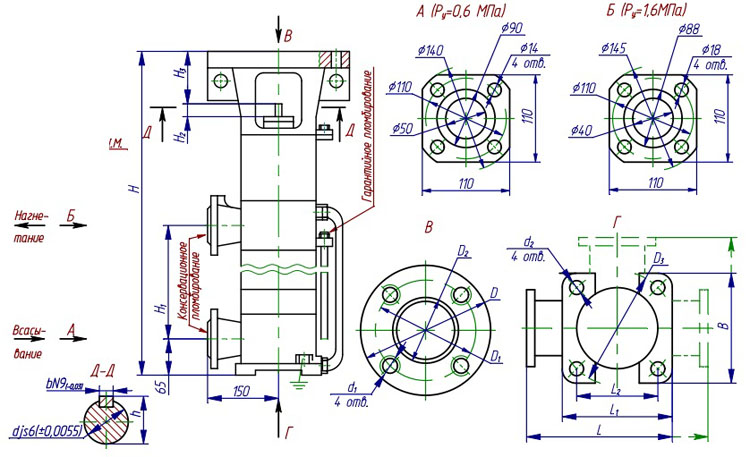

Габаритные размеры насоса ЦНСв 20-45.
| Типоразмер насоса | Число ступеней | Расположение патрубков | Размеры, мм | ||||||||||||||||
| L | L1 | L2 | B | H | H1 | H2 | H3 | D | D1 | D2 | D3 | h | d | d1 | d2 | b | |||
| ЦНСв 20-45-1 | 4 | 1 | 245 | 194 | 113 | 218 | 780 | 295 | 47 | 81 | 250 | 215 | 180 | 218 | 20,5 | 18 | М12 | 18 | 6 |
| ЦНСв 20-45-2 | 2 | 245 | 259 | ||||||||||||||||
| ЦНСв 20-45-3 | 3 | 300 | 218 | ||||||||||||||||
| ЦНСв 20-45-4 | 4 | 245 | 259 | ||||||||||||||||
Габаритные размеры и параметры агрегатов

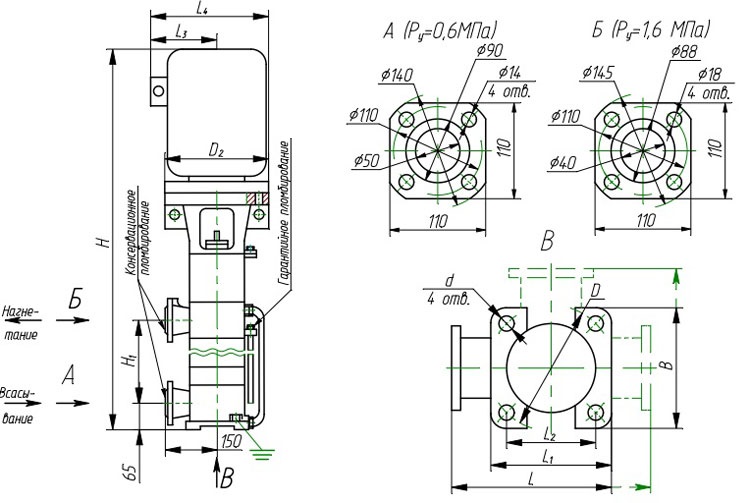

Габаритные размеры и параметры агрегатов ЦНСв 20-45.
| Типоразмер агрегата | Число ступеней | Марка двигателя | Мощность, кВт | Размеры, мм | Масса, кг | |||||||||
| L | L1 | L2 | L3 | L4 | B | D | D2 | H | H1 | |||||
| ЦНСв 20-45-1 | 4 | АИР100L2 | 5,5 | 245 | 194 | 113 | 147 | 272 | 218 | 218 | 250 | 1090 | 295 | 100 |
|
ЦНСв 20-45-2 |
245 | 259 | ||||||||||||
|
ЦНСв 20-45-3 |
300 | 218 | ||||||||||||
|
ЦНСв 20-45-4 |
245 | 259 | ||||||||||||
