Характеристики
Подача, м3/ч
—
14.4
Напор, м
—
28
Mощность двигателя, кВт
—
5.5
Производитель
—
АО "ГМС Ливгидромаш"
Гарантия
—
12 месяцев
от 64 216 ₽
Нашли дешевле?
Выберите нужный вариант товара
Насос ВК 4/28 А агрегат на раме, с двигателем 5,5 кВт, материал чугун, уплотнение сальниковое
Комплектация:
агрегат с двигателем
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
чугун
Мощность:
5,5 кВт
Уплотнение:
сальниковое
94 939 ₽/шт
Варианты цен
94 939 ₽/шт
Насос ВК 4/28 А агрегат на раме, с двигателем 5,5 кВт, материал чугун, уплотнение торцевое 1Г
Комплектация:
агрегат с двигателем
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
чугун
Мощность:
5,5 кВт
Уплотнение:
торцевое 1Г
350 368 ₽/шт
Варианты цен
350 368 ₽/шт
Насос ВК 4/28 А агрегат на раме, с двигателем 5,5 кВт, материал чугун, уплотнение двойное торцевое 2Г
Комплектация:
агрегат с двигателем
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
чугун
Мощность:
5,5 кВт
Уплотнение:
двойное торцевое 2Г
354 904 ₽/шт
Варианты цен
354 904 ₽/шт
Насос ВК 4/28 А агрегат на раме, с двигателем 7,5 кВт, материал чугун, уплотнение сальниковое
Комплектация:
агрегат с двигателем
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
чугун
Мощность:
7,5 кВт
Уплотнение:
сальниковое
102 287 ₽/шт
Варианты цен
102 287 ₽/шт
Насос ВК 4/28 А агрегат на раме, с взрывозащищенным двигателем 7,5 кВт, материал чугун, уплотнение торцевое 1Г
Комплектация:
агрегат с двигателем
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
чугун
Мощность:
7,5 кВт
Уплотнение:
торцевое 1Г
375 442 ₽/шт
Варианты цен
375 442 ₽/шт
Насос ВК 4/28 А агрегат на раме, с взрывозащищенным двигателем 7,5 кВт, материал чугун, уплотнение двойное торцевое 2Г
Комплектация:
агрегат с двигателем
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
чугун
Мощность:
7,5 кВт
Уплотнение:
двойное торцевое 2Г
379 978 ₽/шт
Варианты цен
379 978 ₽/шт
Насос ВК 4/28 А агрегат на раме, с двигателем 11 кВт, материал чугун, уплотнение сальниковое
Комплектация:
агрегат с двигателем
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
чугун
Мощность:
11 кВт
Уплотнение:
сальниковое
108 102 ₽/шт
Варианты цен
108 102 ₽/шт
Насос ВК 4/28 А агрегат на раме, с взрывозащищенным двигателем 11 кВт, материал чугун, уплотнение торцевое 1Г
Комплектация:
агрегат с двигателем
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
чугун
Мощность:
11 кВт
Уплотнение:
торцевое 1Г
Насос ВК 4/28 А агрегат на раме, со взрывозащищенным двигателем 11 кВт, материал чугун, уплотнение двойное торцевое 2Г
Комплектация:
агрегат с двигателем
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
чугун
Мощность:
11 кВт
Уплотнение:
двойное торцевое 2Г

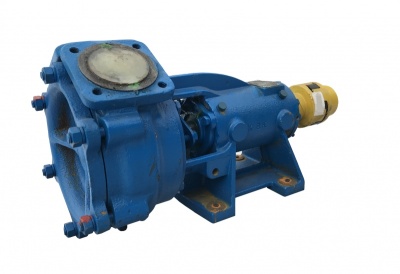

Насос ВК 4/28 А без рамы, без двигателя, материал чугун, уплотнение сальниковое
Комплектация:
без рамы, без двигателя
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
чугун
Уплотнение:
сальниковое
64 216 ₽/шт
Варианты цен
64 216 ₽/шт
Насос ВК 4/28 А на раме, без двигателя, материал чугун, уплотнение сальниковое
Комплектация:
на раме, без двигателя
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
чугун
Уплотнение:
сальниковое
76 334 ₽/шт
Варианты цен
76 334 ₽/шт
Документы
Описание
Технические характеристики
Подача, м3/ч (л/с): 14,4(4) Напор, м: 28 Максимальная высота самовсасывания, м (для самовсасывающих насосов: 4 Допускаемая продолжительность самовсасывания, с, не более (для самовсасывающих насосов): 600 Давление на входе, МПа (кгс/см2), не более: 0,25(2,5) Максимальная мощность насоса, кВт: 7 Род тока: Переменный Напряжение, В: 220/380/660 Частота тока, Гц: 50 КПД насоса, %: 41 КПД агрегата, %: 32 Допускаемый кавитационный запас, м, не более: 6 Внешняя утечка через сальниковое уплотнение, л/ч (капель/мин), не более: 0,3-1(50-170) Масса кг, для исполнений А: 28 Масса кг, для исполнений Б: 36,8 Масса кг, для исполнений К: 34,9Условное обозначение
Например ВК 4/28 А,Б,К-У3.1 ТУ 26-06-1213-81, где:- ВК – тип насоса:ВК - вихревой консольный;
- 1 - подача, л/с;
- 16 - напор, м;
- А - условное обозначение материала проточной части:А - чугунное, Б - бронзовое, К - нержавеющее;
- У3.1 (или У2, ОМ2) - климатическое исполнение и категория размещения.

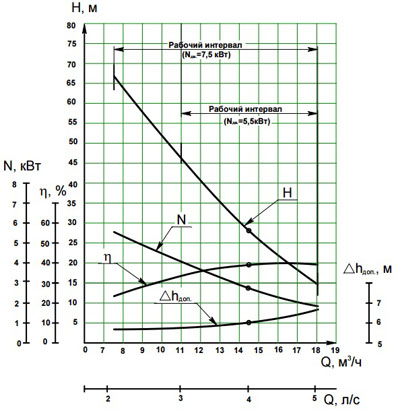

Характеристика насоса
Характеристика насоса серии ВК 4/28.
Частота вращения 24 -1 (n=1450об/мин)
Жидкость-вода, плотность 1000 кг/м3
Габаритные размеры
Габаритные размеры насосов серии ВК 4/28.
Типоразмер насоса | Размеры, мм | |||||||||||||||||
L | L1 | B | B1 | B2 | H | H1 | H2 | A | A1 | D0 | D | D1 | d | d1 | h | l | R | |
ВК 4/28 | 434 | 95 | 204 | 100 | - | 254 | 110 | - | 122 | - | 40 | 80 | 100 | М12 | 25 | 28 | 50 | - |
Габаритные размеры и параметры агрегатов
Габаритные размеры и параметры агрегатов ВК 4/28.
Типоразмер агрегата | Типоразмер двигателя | Размеры, мм | Масса агрегата, кг, для исполнения на раме | ||||||||||||||||||||||
L1 | L2 | B | B1 | B2 | H | H1 | H2 | A | A1 | A2 | D | D1 | D2 | d | L | L4 | B3 | H | H3 | A3 | А | Б | К | ||
ВК 4/28 | АИР112М4 | 630 | 109 | 290 | 250 | 100 | 332 | 198 | 110 | 413 | 240 | 195 | 100 | 80 | 40 | М12-7Н | 897 | 269 | - | - | - | - | 102 | 109 | 99 |
АИРМ132S4 | 640 | 102 | 310 | 288 | 100 | 344 | 210 | 110 | 432 | 240 | 195 | 100 | 80 | 40 | М12-7Н | 922 | 269 | - | - | - | - | 120 | 125 | 123 |
