Характеристики
Подача, м3/ч
—
18
Напор, м
—
32
Mощность двигателя, кВт
—
7.5
Производитель
—
АО "ГМС Ливгидромаш"
Гарантия
—
12 месяцев
от 73 427 ₽
Нашли дешевле?
Выберите нужный вариант товара
Насос ВК 5/32 А агрегат на раме, с двигателем 7,5 кВт, материал чугун, уплотнение сальниковое
Комплектация:
агрегат с двигателем
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
чугун
Мощность:
7,5 кВт
Уплотнение:
сальниковое
110 923 ₽/шт
Варианты цен
110 923 ₽/шт
Насос ВК 5/32 А агрегат на раме, с двигателем 7,5 кВт, материал чугун, уплотнение торцевое 1Г
Комплектация:
агрегат с двигателем
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
чугун
Мощность:
7,5 кВт
Уплотнение:
торцевое 1Г
Насос ВК 5/32 А агрегат на раме, с двигателем 7,5 кВт, материал чугун, уплотнение двойное торцевое 2Г
Комплектация:
агрегат с двигателем
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
чугун
Мощность:
7,5 кВт
Уплотнение:
двойное торцевое 2Г
Насос ВК 5/32 А агрегат на раме, с двигателем 11 кВт, материал чугун, уплотнение сальниковое
Комплектация:
агрегат с двигателем
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
чугун
Мощность:
11 кВт
Уплотнение:
сальниковое
116 738 ₽/шт
Варианты цен
116 738 ₽/шт
Насос ВК 5/32 А агрегат на раме, с двигателем 11 кВт, материал чугун, уплотнение торцевое 1Г
Комплектация:
агрегат с двигателем
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
чугун
Мощность:
11 кВт
Уплотнение:
торцевое 1Г
360 032 ₽/шт
Варианты цен
360 032 ₽/шт
Насос ВК 5/32 А агрегат на раме, с двигателем 11 кВт, материал чугун, уплотнение двойное торцевое 2Г
Комплектация:
агрегат с двигателем
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
чугун
Мощность:
11 кВт
Уплотнение:
двойное торцевое 2Г
364 568 ₽/шт
Варианты цен
364 568 ₽/шт
Насос ВК 5/32 А без рамы, без двигателя, материал чугун, уплотнение сальниковое
Комплектация:
без рамы, без двигателя
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
чугун
Уплотнение:
сальниковое
73 427 ₽/шт
Варианты цен
73 427 ₽/шт
Насос ВК 5/32 А на раме, без двигателя, материал чугун, уплотнение сальниковое
Комплектация:
на раме, без двигателя
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
чугун
Уплотнение:
сальниковое
85 238 ₽/шт
Варианты цен
85 238 ₽/шт
Документы
Описание
Технические характеристики
Подача, м3/ч (л/с): 18(5) Напор, м: 32 Максимальная высота самовсасывания, м (для самовсасывающих насосов: 3,5 Допускаемая продолжительность самовсасывания, с, не более (для самовсасывающих насосов): 600 Давление на входе, МПа (кгс/см2), не более: 0,25(2,5) Максимальная мощность насоса, кВт: 8,8 Род тока: Переменный Напряжение, В: 220/380/660 Частота тока, Гц: 50 КПД насоса, %: 39 КПД агрегата, %: 30 Допускаемый кавитационный запас, м, не более: 6,5 Внешняя утечка через сальниковое уплотнение, л/ч (капель/мин), не более: 0,3-1(50-170) Масса кг, для исполнений А: 32 Масса кг, для исполнений Б: 39,4 Масса кг, для исполнений К: 38,3Условное обозначение
Например ВК 5/32 А,Б,К-У3.1 ТУ 26-06-1213-81, где:- ВК – тип насоса:ВК - вихревой консольный;
- 5 - подача, л/с;
- 32 - напор, м;
- А - условное обозначение материала проточной части:А - чугунное, Б - бронзовое, К - нержавеющее;
- У3.1 (или У2, ОМ2) - климатическое исполнение и категория размещения.

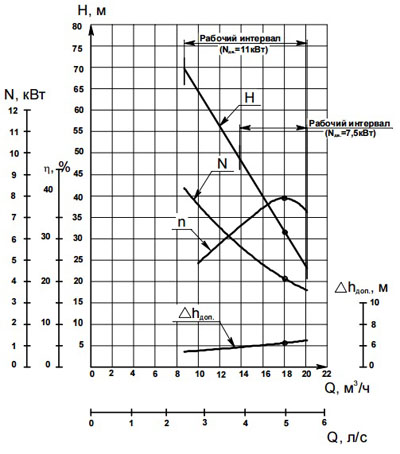

Характеристика насоса
Характеристика насоса серии ВК 5/32.
Частота вращения 24 -1 (n=1450об/мин)
Жидкость-вода, плотность 1000 кг/м3
Габаритные размеры
Габаритные размеры насосов серии ВК 5/32.
Типоразмер насоса | Размеры, мм | |||||||||||||||||
L | L1 | B | B1 | B2 | H | H1 | H2 | A | A1 | D0 | D | D1 | d | d1 | h | l | R | |
ВК 5/32 | 440 | 95 | 217 | 108 | - | 260 | 115 | - | 126 | - | 50 | 90 | 110 | М12 | 25 | 28 | 50 | - |
Габаритные размеры и параметры агрегатов
Габаритные размеры и параметры агрегатов ВК 5/32.
Типоразмер агрегата | Типоразмер двигателя | Размеры, мм | Масса агрегата, кг, для исполнения на раме | ||||||||||||||||||||||
L1 | L2 | B | B1 | B2 | H | H1 | H2 | A | A1 | A2 | D | D1 | D2 | d | L | L4 | B3 | H | H3 | A3 | А | Б | К | ||
ВК 5/32 | АИР112М4 | 620 | 102 | 290 | 250 | 108 | 338 | 198 | 115 | 413 | 240 | 195 | 110 | 90 | 50 | М12-7Н | 903 | 275 | - | - | - | - | 95 | 104 | 93 |
АИР132М4 | 680 | 102 | 310 | 290 | 108 | 350 | 210 | 115 | 451 | 240 | 195 | 110 | 90 | 50 | М12-7Н | 996 | 275 | - | - | - | - | 136 | 142 | 141 |
