Характеристики
Подача, м3/ч
—
36
Напор, м
—
45
Mощность двигателя, кВт
—
18.5
Производитель
—
АО "ГМС Ливгидромаш"
Гарантия
—
12 месяцев
от 104 116 ₽
Нашли дешевле?
Выберите нужный вариант товара

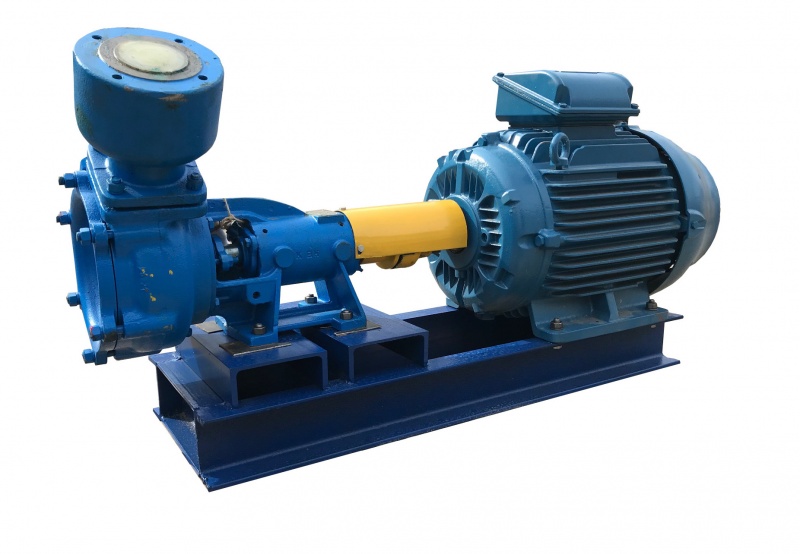

Насос ВКС 10/45 А агрегат на раме, с двигателем 18,5 кВт, материал чугун, уплотнение сальниковое
Комплектация:
агрегат с двигателем
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
чугун
Мощность:
18,5 кВт
Уплотнение:
сальниковое
175 607 ₽/шт
Варианты цен
175 607 ₽/шт
Насос ВКС 10/45 А агрегат на раме, с двигателем 22 кВт, материал чугун, уплотнение сальниковое
Комплектация:
агрегат с двигателем
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
чугун
Мощность:
22 кВт
Уплотнение:
сальниковое
192 865 ₽/шт
Варианты цен
192 865 ₽/шт
Насос ВКС 10/45 А агрегат на раме, с двигателем 30 кВт, материал чугун, уплотнение сальниковое
Комплектация:
агрегат с двигателем
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
чугун
Мощность:
30 кВт
Уплотнение:
сальниковое
194 347 ₽/шт
Варианты цен
194 347 ₽/шт

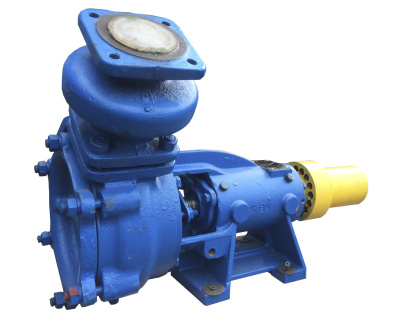

Насос ВКС 10/45 А без рамы, без двигателя, материал чугун, уплотнение сальниковое
Комплектация:
без рамы, без двигателя
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
чугун
Уплотнение:
сальниковое
104 116 ₽/шт
Варианты цен
104 116 ₽/шт
Насос ВКС 10/45 А на раме, без двигателя, материал чугун, уплотнение сальниковое
Комплектация:
на раме, без двигателя
Взрывозащищенность:
N
Коррозионностойкость:
N
Материал:
чугун
Уплотнение:
сальниковое
125 104 ₽/шт
Варианты цен
125 104 ₽/шт
Документы
Описание
Технические характеристики
Подача, м3/ч (л/с): 36(10) Напор, м: 45 Максимальная высота самовсасывания, м (для самовсасывающих насосов: 3 Допускаемая продолжительность самовсасывания, с, не более (для самовсасывающих насосов): 600 Давление на входе, МПа (кгс/см2), не более: 0,25(2,5) Максимальная мощность насоса, кВт: 27 Род тока: Переменный Напряжение, В: 220/380/660 Частота тока, Гц: 50 КПД насоса, %: 35 КПД агрегата, %: 31 Допускаемый кавитационный запас, м, не более: 7 Внешняя утечка через сальниковое уплотнение, л/ч (капель/мин), не более: 0,3-1(50-170) Масса кг, для исполнений А: 48 Масса кг, для исполнений Б: 54,5 Масса кг, для исполнений К: 54Условное обозначение
ВКС 10/45 А,Б,К-У3.1 ТУ 26-06-1213-81, где:- ВКС - тип насоса:ВКС - вихревой консольный самовсасывающий;
- 10 - подача, л/с;
- 45 - напор, м;
- А - условное обозначение материала проточной части:А - чугунное, Б - бронзовое, К - нержавеющее;
- У3.1 (или У2, ОМ2) - климатическое исполнение и категория размещения.
Характеристика насоса
Характеристика насоса серии ВКС 10/45.
Частота вращения 24 -1 (n=1450об/мин)
Жидкость-вода, плотность 1000 кг/м3
Габаритные размеры
Габаритные размеры насосов серии ВКС 10/32.
| Типоразмер насоса | Размеры, мм | |||||||||||||||||
| L | L1 | B | B1 | B2 | H | H1 | H2 | A | A1 | D0 | D | D1 | d | d1 | h | l | R | |
| ВКС 10/32 | 479 | 112 | 335 | 125 | 215 | 425 | 121 | 261 | 135 | - | 65 | 110 | 130 | М12 | 28 | 31 | 60 | - |
Габаритные размеры и параметры агрегатов
Габаритные размеры и параметры агрегатов ВКС 10/45.
| Типоразмер агрегата | Типоразмер двигателя | Размеры, мм | Масса агрегата, кг, для исполнения на раме | ||||||||||||||||||||||
| L1 | L2 | B | B1 | B2 | H | H1 | H2 | A | A1 | A2 | D | D1 | D2 | d | L | L4 | B3 | H | H3 | A3 | А | Б | К | ||
| ВКС 10/45 | АИР180S4 | 777 | 97 | 341 | 358 | 125 | 417 | 257 | 121 | 560 | 315 | 205 | 130 | 110 | 65 | М12-7Н | 1137 | 297 | 215 | 567 | 261 | - | 275 | 280 | 276 |
| АИР180М4 | 815 | 366 | 440 | 1187 | 300 | 310 | 309 | ||||||||||||||||||
| А180М4 | 815 | 366 | 440 | 1212 | 320 | 330 | 330 | ||||||||||||||||||
